Блок верхнего шарнирного отверстия 251808113

← Блок нижнего шарнирного отверстия 251808111 Блок стыковой передней и задней рамы 251808112 →

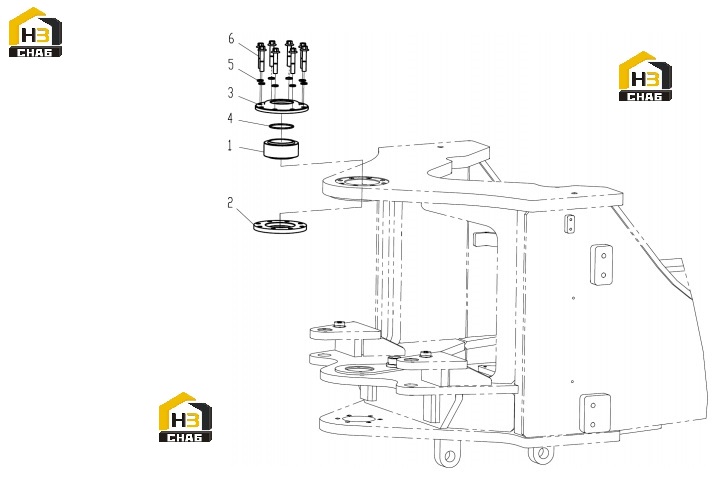

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Откидной подшипник

Каталожный номер:800513997

Комплект:1

Примечание:GB/T9163-2001 GE70ES

№ на схеме:2

Наименование:Нижний фланцевый диск

Каталожный номер:250300138

Комплект:1

Примечание:

№ на схеме:3

Наименование:Фланец

Каталожный номер:250300136

Комплект:1

Примечание:

№ на схеме:4

Наименование:O-образное кольцо

Каталожный номер:801100116

Комплект:1

Примечание:GB/T1235-1976 75X3.1

№ на схеме:5

Наименование:Шайба

Каталожный номер:805300018

Комплект:8

Примечание:GB/T93-1987 12

№ на схеме:6

Наименование:Болт M12X65 (DACROMET)

Каталожный номер:805048022

Комплект:8

Примечание:GB/T16674.1-2004
