Блок правой опорной планки 251808454

← Блок левой опорной планки 251808455 Система гидравлическая трехсекционная 251808434 →

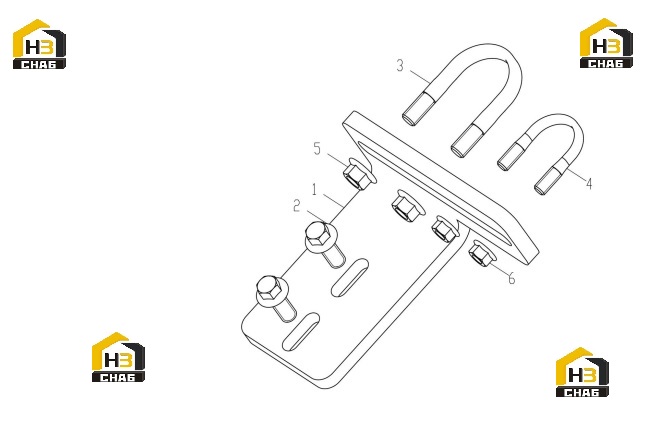

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Правый опорный лист

Каталожный номер:251808452

Комплект:1

Примечание:

№ на схеме:2

Наименование:Болт M10x25 (DACROMET)

Каталожный номер:805004763

Комплект:2

Примечание:GB/T16674.1-2004

№ на схеме:3

Наименование:U-образный болт

Каталожный номер:252908091

Комплект:1

Примечание:

№ на схеме:4

Наименование:U-образный болт

Каталожный номер:252608676

Комплект:1

Примечание:25

№ на схеме:5

Наименование:Гайка M10 (DACROMET)

Каталожный номер:805238533

Комплект:2

Примечание:GB/T6177.1-2000

№ на схеме:6

Наименование:Гайка M8 (DACROMET)

Каталожный номер:805238400

Комплект:2

Примечание:GB/T6177.1-2000
