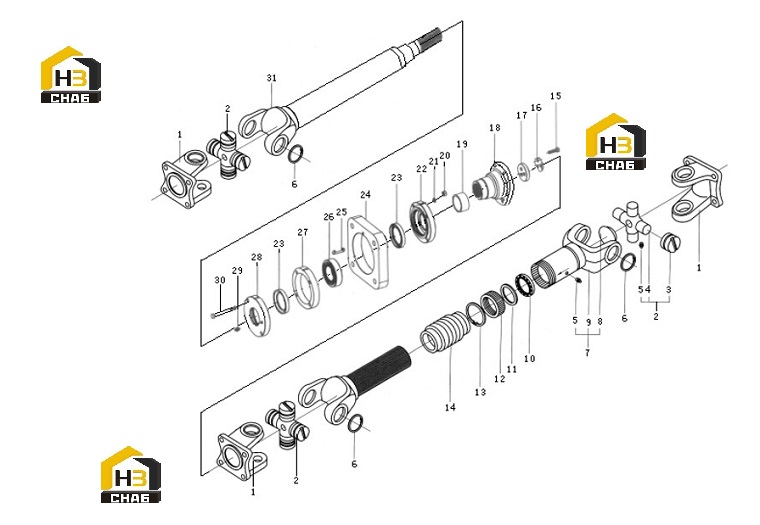

Вал передний приводной

← Фильтр топливный Вал задний приводной →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Flange Yoke

Каталожный номер:2201C-023

Комплект:3

Примечание:

№ на схеме:2

Наименование:Universal Joint Ass.

Каталожный номер:2201C-030

Комплект:3

Примечание:

№ на схеме:3

Наименование:Rolling Needle Bearing Ass.

Каталожный номер:804705K2

Комплект:12

Примечание:

№ на схеме:4

Наименование:Cross Shaft

Каталожный номер:2201C-031

Комплект:3

Примечание:

№ на схеме:5

Наименование:Grease Fitting

Каталожный номер:Q70001

Комплект:4

Примечание:

№ на схеме:6

Наименование:Snap Ring

Каталожный номер:2201C-026

Комплект:6

Примечание:

№ на схеме:7

Наименование:Sleeve Yoke Ass.

Каталожный номер:2201D-050

Комплект:1

Примечание:

№ на схеме:8

Наименование:Sleeve Yoke Cap

Каталожный номер:2201D-052

Комплект:1

Примечание:

№ на схеме:9

Наименование:Sleeve Yoke

Каталожный номер:2201D-051

Комплект:1

Примечание:

№ на схеме:10

Наименование:Oil Seal

Каталожный номер:2201D-061

Комплект:1

Примечание:

№ на схеме:11

Наименование:Oil Seal Washer

Каталожный номер:2201D-062

Комплект:1

Примечание:

№ на схеме:12

Наименование:Oil Seal Cap

Каталожный номер:2202C-011

Комплект:1

Примечание:

№ на схеме:13

Наименование:Big Retaining Ring

Каталожный номер:2201D-016

Комплект:1

Примечание:

№ на схеме:14

Наименование:Dust Proof Sleeve

Каталожный номер:404202B

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bolt

Каталожный номер:GB5783-86

Комплект:2

Примечание:M10x35

№ на схеме:16

Наименование:Lock Washer

Каталожный номер:85Z.1.3-5

Комплект:1

Примечание:

№ на схеме:17

Наименование:Plate

Каталожный номер:85Z.1.3-6

Комплект:1

Примечание:

№ на схеме:18

Наименование:Spline Yoke

Каталожный номер:85Z.1.3-7

Комплект:1

Примечание:

№ на схеме:19

Наименование:Shaft Sleeve

Каталожный номер:Z5G.1.2-3

Комплект:1

Примечание:

№ на схеме:20

Наименование:Nut

Каталожный номер:GB6170-86

Комплект:4

Примечание:

№ на схеме:21

Наименование:Washer

Каталожный номер:GB93-87

Комплект:4

Примечание:

№ на схеме:22

Наименование:Front Bearing Seat

Каталожный номер:ZL40E.4-10

Комплект:1

Примечание:

№ на схеме:23

Наименование:Bearing Seat

Каталожный номер:Z5G.1.2-2

Комплект:1

Примечание:

№ на схеме:24

Наименование:Position Pin

Каталожный номер:ZL40E.4-11

Комплект:1

Примечание:

№ на схеме:25

Наименование:Bearing

Каталожный номер:GB286-64

Комплект:1

Примечание:3511

№ на схеме:26

Наименование:Seal Ring

Каталожный номер:ZL50.4-6

Комплект:1

Примечание:

№ на схеме:27

Наименование:Rubber Oil Seal

Каталожный номер:HG4-692-67

Комплект:2

Примечание:

№ на схеме:28

Наименование:Rear Bearing Seat

Каталожный номер:ZL40E.4-8

Комплект:1

Примечание:

№ на схеме:29

Наименование:Grease Cup

Каталожный номер:GB1152-79

Комплект:1

Примечание:

№ на схеме:30

Наименование:Bolt

Каталожный номер:GB5782-86

Комплект:4

Примечание:

№ на схеме:31

Наименование:Spline Shaft Yoke

Каталожный номер:ZL50.4.00-20

Комплект:1

Примечание:
