Цилиндр рулевого управления левый и правый

← Механизм гидравлический рулевой Клапан постоянного расхода →

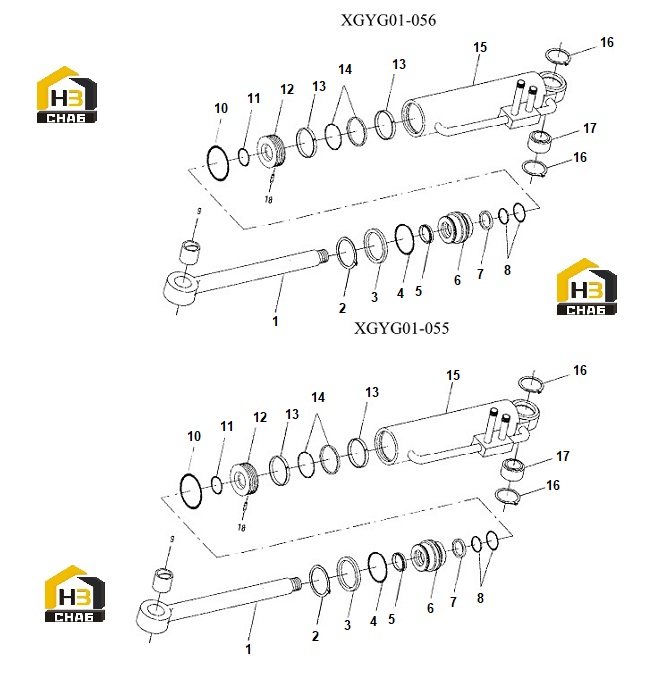

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Piston Rod

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:2

Наименование:Snap Ring Cover

Каталожный номер:GB894.1-86

Комплект:1

Примечание:70

№ на схеме:3

Наименование:Snap Ring

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:4

Наименование:Snap Ring Cover

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:5

Наименование:Seal Ring

Каталожный номер:GB10708.3-89

Комплект:1

Примечание:d45

№ на схеме:6

Наименование:Guide Sleeve

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:7

Наименование:Kyc Ring

Каталожный номер:JB/JQ22101-87

Комплект:1

Примечание:45x60x11.5

№ на схеме:8

Наименование:Slyd Ring

Каталожный номер:S-55013

Комплект:1

Примечание:d45

№ на схеме:9

Наименование:Lining Bushing

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:10

Наименование:O Ring

Каталожный номер:GB1235-76

Комплект:1

Примечание:90x5.7

№ на схеме:11

Наименование:O Ring

Каталожный номер:GB1235-76

Комплект:1

Примечание:50x3.1

№ на схеме:12

Наименование:Piston

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:13

Наименование:Supporting Ring

Каталожный номер:-

Комплект:2

Примечание:

№ на схеме:14

Наименование:Glyd Ring

Каталожный номер:S-55044

Комплект:1

Примечание:D90

№ на схеме:15

Наименование:Tube,Cylinder

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:16

Наименование:Snap Ring Cover

Каталожный номер:GB893.1-86

Комплект:2

Примечание:62

№ на схеме:17

Наименование:Spherical

Каталожный номер:GB304.5-81

Комплект:1

Примечание:GE40ES

№ на схеме:18

Наименование:Screw

Каталожный номер:GB79-85

Комплект:1

Примечание:M6x25
