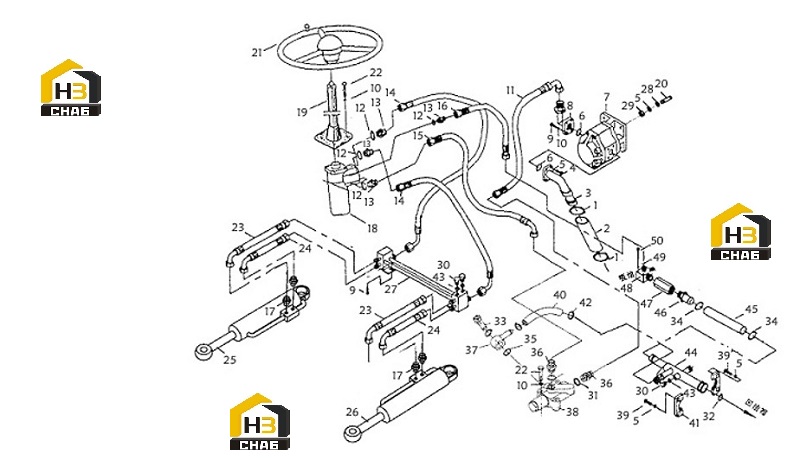

Система гидравлическая рулевого управления

← Клапан распределительный Механизм гидравлический рулевой →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Clamp

Каталожный номер:JB3616.1-1984

Комплект:2

Примечание:75-80

№ на схеме:2

Наименование:Hose

Каталожный номер:ZL50E.7.2-1

Комплект:1

Примечание:￠64

№ на схеме:3

Наименование:Inlet Oil Tube

Каталожный номер:ZL50E.7.2.1

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bolt

Каталожный номер:GB5783-86

Комплект:4

Примечание:M12x35

№ на схеме:5

Наименование:Lock Washer

Каталожный номер:GB93-87

Комплект:8

Примечание:12

№ на схеме:6

Наименование:O-Ring

Каталожный номер:GB3452.1-1992

Комплект:2

Примечание:40x3.55

№ на схеме:7

Наименование:Steering Pump

Каталожный номер:CBGj2080

Комплект:1

Примечание:

№ на схеме:8

Наименование:Outlet Oil Tube

Каталожный номер:430F.9.8

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bolt

Каталожный номер:GB5783-86

Комплект:4

Примечание:M10x35

№ на схеме:10

Наименование:Lock Washer

Каталожный номер:GB93-87

Комплект:15

Примечание:10

№ на схеме:11

Наименование:Hose

Каталожный номер:LW560F.7.2.7

Комплект:1

Примечание:

№ на схеме:12

Наименование:Washer

Каталожный номер:ED20X1.5

Комплект:4

Примечание:

№ на схеме:13

Наименование:Joint

Каталожный номер:LW560F.7.2.11

Комплект:4

Примечание:

№ на схеме:14

Наименование:Hose

Каталожный номер:LW560F.7.2.9

Комплект:2

Примечание:

№ на схеме:15

Наименование:Hose

Каталожный номер:LW560F.7.2.3

Комплект:1

Примечание:

№ на схеме:16

Наименование:Hose

Каталожный номер:LW560F.7.2.10

Комплект:1

Примечание:

№ на схеме:17

Наименование:Joint

Каталожный номер:I15LM18X1.5ED

Комплект:4

Примечание:

№ на схеме:18

Наименование:Steering Valve

Каталожный номер:BZZ1-E800C

Комплект:1

Примечание:

№ на схеме:19

Наименование:Steering Valve

Каталожный номер:FZ2-750-HEAF

Комплект:1

Примечание:

№ на схеме:20

Наименование:Stud

Каталожный номер:GB901-88

Комплект:4

Примечание:M12x35

№ на схеме:21

Наименование:Steering Wheel

Каталожный номер:XGZP370

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bolt

Каталожный номер:GB5782-86

Комплект:7

Примечание:M10x60

№ на схеме:23

Наименование:Hose

Каталожный номер:LW560F.7.2.1

Комплект:2

Примечание:

№ на схеме:24

Наименование:Hose

Каталожный номер:LW560F.7.2.2

Комплект:2

Примечание:

№ на схеме:25

Наименование:Right Steering Cylinder

Каталожный номер:XGYG01-055

Комплект:1

Примечание:

№ на схеме:26

Наименование:Left Steering Cylinder

Каталожный номер:XGYG01-056

Комплект:1

Примечание:

№ на схеме:27

Наименование:Joint Block

Каталожный номер:LW560F.7.2.4

Комплект:1

Примечание:

№ на схеме:28

Наименование:Washer

Каталожный номер:GB97.1-85

Комплект:4

Примечание:12

№ на схеме:29

Наименование:Nut

Каталожный номер:GB6170-86

Комплект:4

Примечание:M12

№ на схеме:30

Наименование:Plug

Каталожный номер:JB1000-77

Комплект:2

Примечание:M14x1.5

№ на схеме:32

Наименование:O-Ring

Каталожный номер:GB3452.1-1992

Комплект:1

Примечание:61.5x3.55

№ на схеме:33

Наименование:Hollow Bolt

Каталожный номер:ZL50E.7.2-12

Комплект:1

Примечание:

№ на схеме:34

Наименование:Hoop

Каталожный номер:JB3616.1-1984

Комплект:2

Примечание:35-40

№ на схеме:35

Наименование:O-Ring

Каталожный номер:GB1235-76

Комплект:2

Примечание:35x3.1

№ на схеме:36

Наименование:Connector

Каталожный номер:LW560F.7.2.5

Комплект:2

Примечание:

№ на схеме:37

Наименование:Joint Pipe

Каталожный номер:ZL50E.7.2.12

Комплект:1

Примечание:

№ на схеме:38

Наименование:Constant-Flow Valve

Каталожный номер:FLD-F60H

Комплект:1

Примечание:

№ на схеме:39

Наименование:Bolt

Каталожный номер:GB5783-86

Комплект:4

Примечание:M12x30

№ на схеме:40

Наименование:Hoop

Каталожный номер:JB3616.1-1984

Комплект:2

Примечание:28-32

№ на схеме:41

Наименование:Separating Flange

Каталожный номер:ZL50E.7.1.24-1

Комплект:1

Примечание:

№ на схеме:42

Наименование:Hose

Каталожный номер:ZL50E.7.2-7

Комплект:1

Примечание:￠19

№ на схеме:43

Наименование:Washer

Каталожный номер:Q/SC1294-2000

Комплект:1

Примечание:14

№ на схеме:44

Наименование:Oil Returning Pipe

Каталожный номер:LW560F.7.2.6A

Комплект:1

Примечание:

№ на схеме:45

Наименование:Hose

Каталожный номер:ZL50E.7.2D-3

Комплект:1

Примечание:

№ на схеме:46

Наименование:Connector

Каталожный номер:ZL50E.7.2D-4

Комплект:1

Примечание:

№ на схеме:47

Наименование:Single Direction Valve

Каталожный номер:CIT06-50-50

Комплект:1

Примечание:

№ на схеме:48

Наименование:Joint

Каталожный номер:LW560F.7.2.12

Комплект:1

Примечание:

№ на схеме:49

Наименование:Lock Washer

Каталожный номер:GB93-87

Комплект:4

Примечание:8

№ на схеме:50

Наименование:Bolt

Каталожный номер:GB5782-86

Комплект:4

Примечание:M8x55
