Коробка передач(3)

← Коробка передач(2) Коробка передач(4) →

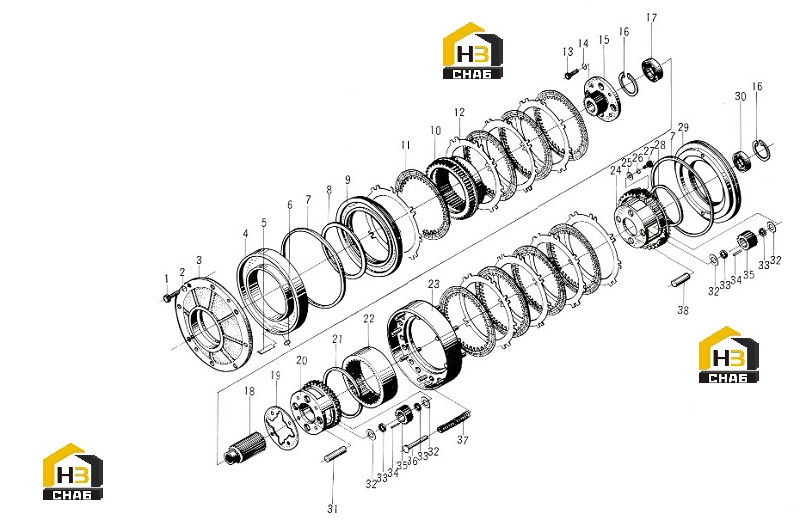

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt

Каталожный номер:GB5783- 86

Комплект:8

Примечание:M14x35

№ на схеме:2

Наименование:Spring Washer

Каталожный номер:GB93-87

Комплект:8

Примечание:14

№ на схеме:3

Наименование:Middle Cover

Каталожный номер:ZL40.6-33A

Комплект:1

Примечание:

№ на схеме:4

Наименование:1st Forward Cylinder

Каталожный номер:ZL40.6.12-1A

Комплект:1

Примечание:

№ на схеме:5

Наименование:Fixing Plate

Каталожный номер:ZL40.6-63

Комплект:1

Примечание:

№ на схеме:6

Наименование:Rectangular Seal Ring

Каталожный номер:ZL40A.30.5-11

Комплект:1

Примечание:

№ на схеме:7

Наименование:Outer Seal Ring

Каталожный номер:ZL40.6.13-1A

Комплект:2

Примечание:

№ на схеме:8

Наименование:Inner Seal Ring

Каталожный номер:ZL40.6.8-3A

Комплект:1

Примечание:

№ на схеме:9

Наименование:1st Forward Piston

Каталожный номер:ZL40.6.13-3A

Комплект:1

Примечание:

№ на схеме:10

Наименование:1st Inner Gear Ring

Каталожный номер:ZL40A.30.5-31

Комплект:1

Примечание:

№ на схеме:11

Наименование:Reverse-1st Driving Plate

Каталожный номер:ZL40A.30.5.1

Комплект:8

Примечание:

№ на схеме:12

Наименование:Reverse-1st Friction Plate

Каталожный номер:ZL40A.30.5-34

Комплект:8

Примечание:

№ на схеме:13

Наименование:Bolt

Каталожный номер:GB5783-86

Комплект:4

Примечание:M10x30

№ на схеме:14

Наименование:Lock Washer

Каталожный номер:GB93-87

Комплект:4

Примечание:10

№ на схеме:15

Наименование:Connecting Disc

Каталожный номер:ZL40A.30.5-17

Комплект:1

Примечание:

№ на схеме:16

Наименование:Snap Ring

Каталожный номер:GB894.1-86

Комплект:2

Примечание:90

№ на схеме:17

Наименование:Bearing

Каталожный номер:GB/T276-94

Комплект:1

Примечание:6210N

№ на схеме:18

Наименование:Sun Gear

Каталожный номер:ZL40A.30.5A-18

Комплект:1

Примечание:

№ на схеме:19

Наименование:Retaining Disc

Каталожный номер:ZL40.6-44

Комплект:1

Примечание:

№ на схеме:20

Наименование:1st Forward Planetary Carrier

Каталожный номер:ZL40.6-45

Комплект:1

Примечание:

№ на схеме:21

Наименование:Snap Ring

Каталожный номер:ZL40.6-47

Комплект:1

Примечание:

№ на схеме:22

Наименование:Reverse Inner Gear Ring

Каталожный номер:Z1.40A.30.5-23

Комплект:1

Примечание:

№ на схеме:23

Наименование:Clutch Spacing Bracket Ass.

Каталожный номер:ZL40.6.4

Комплект:1

Примечание:

№ на схеме:24

Наименование:Reverse Planetary Carrier

Каталожный номер:ZL40A.30.5-32

Комплект:1

Примечание:

№ на схеме:25

Наименование:Lock Washer

Каталожный номер:ZL40.6-51

Комплект:4

Примечание:

№ на схеме:26

Наименование:Spring Washer

Каталожный номер:GB 93-87

Комплект:4

Примечание:8

№ на схеме:27

Наименование:Bolt

Каталожный номер:GB5783-86

Комплект:4

Примечание:M8x12

№ на схеме:28

Наименование:Inner Seal Ring

Каталожный номер:ZL40.6.15-3A

Комплект:1

Примечание:

№ на схеме:29

Наименование:Reverse Piston

Каталожный номер:ZL40.6.15-1A

Комплект:1

Примечание:

№ на схеме:30

Наименование:Bearing

Каталожный номер:GB/T276-94

Комплект:1

Примечание:6010

№ на схеме:31

Наименование:1st Forward Planetary Shaft

Каталожный номер:ZL40.6-16

Комплект:4

Примечание:

№ на схеме:32

Наименование:Washer

Каталожный номер:ZL40.6-50

Комплект:16

Примечание:

№ на схеме:33

Наименование:Spacer

Каталожный номер:ZL40.6-86

Комплект:16

Примечание:

№ на схеме:34

Наименование:Rolling Needle

Каталожный номер:GB309-77

Комплект:176

Примечание:Φ4x35

№ на схеме:35

Наименование:Planetary Gear

Каталожный номер:ZL40A.30.5-13A

Комплект:8

Примечание:

№ на схеме:36

Наименование:Spring Pin

Каталожный номер:ZL40.6-52

Комплект:15

Примечание:

№ на схеме:37

Наименование:Spring

Каталожный номер:ZL40.6-53A

Комплект:15

Примечание:

№ на схеме:38

Наименование:Reverse Planetary Shaft

Каталожный номер:ZL40.6-15

Комплект:4

Примечание:
