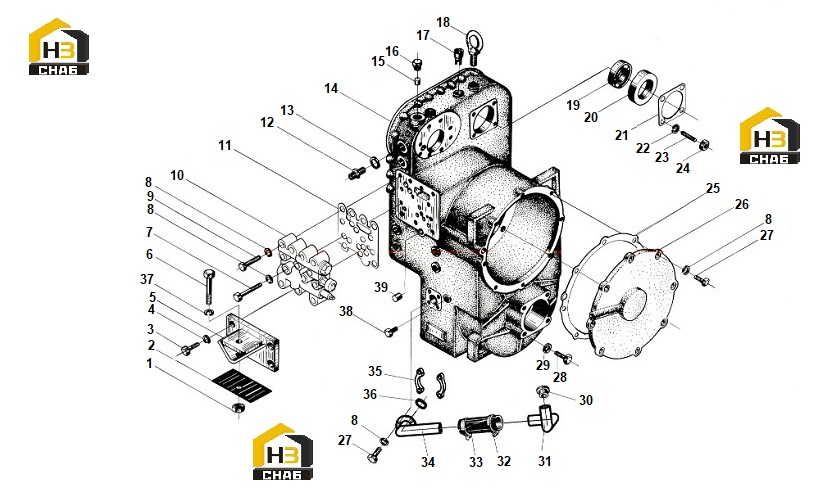

Коробка передач(1)

← Вал задний приводной Коробка передач(2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Nut

Каталожный номер:GB6172-86

Комплект:2

Примечание:M18

№ на схеме:2

Наименование:Rubber Pad

Каталожный номер:ZL40.6-61

Комплект:2

Примечание:

№ на схеме:3

Наименование:Bolt

Каталожный номер:GB5783-86

Комплект:8

Примечание:M18x40

№ на схеме:4

Наименование:Lock Washer

Каталожный номер:GB93-87

Комплект:8

Примечание:18

№ на схеме:5

Наименование:Connecting Seat

Каталожный номер:ZL40.6.19

Комплект:2

Примечание:

№ на схеме:6

Наименование:Bolt

Каталожный номер:GB5782-86

Комплект:2

Примечание:M20x150

№ на схеме:7

Наименование:Bolt

Каталожный номер:GB5782-86

Комплект:9

Примечание:M10x70

№ на схеме:8

Наименование:Lock Washer

Каталожный номер:GB93-87

Комплект:78

Примечание:10

№ на схеме:9

Наименование:Bolt

Каталожный номер:GB21-76

Комплект:6

Примечание:M10x55

№ на схеме:10

Наименование:Shift Control Valve

Каталожный номер:ZL40.6.18A

Комплект:1

Примечание:

№ на схеме:11

Наименование:Seal Gasket

Каталожный номер:ZL40A.30-15

Комплект:1

Примечание:

№ на схеме:12

Наименование:Joint

Каталожный номер:LW560F.1.2-3

Комплект:4

Примечание:

№ на схеме:13

Наименование:Washer

Каталожный номер:Q/SC1294-2000

Комплект:4

Примечание:33

№ на схеме:14

Наименование:Transmission Body

Каталожный номер:ZL40A.30-1

Комплект:1

Примечание:

№ на схеме:15

Наименование:Taper Plug

Каталожный номер:ZL40.6-55A

Комплект:1

Примечание:

№ на схеме:16

Наименование:Plug

Каталожный номер:ZL40.2-1

Комплект:1

Примечание:Z3/4”‛

№ на схеме:17

Наименование:Breathing Tube

Каталожный номер:ZL40.6.16B

Комплект:1

Примечание:

№ на схеме:18

Наименование:Eye Screw

Каталожный номер:GB825-88

Комплект:2

Примечание:M20

№ на схеме:19

Наименование:Ball Bearing

Каталожный номер:GB/T276-94

Комплект:1

Примечание:6211

№ на схеме:20

Наименование:Bearing Sleeve

Каталожный номер:ZL40A.30-19

Комплект:1

Примечание:

№ на схеме:21

Наименование:Seal Gasket

Каталожный номер:ZL40A.30-12

Комплект:2

Примечание:

№ на схеме:22

Наименование:Lock Washer

Каталожный номер:GB93-87

Комплект:8

Примечание:12

№ на схеме:23

Наименование:Stud

Каталожный номер:GB899-88

Комплект:8

Примечание:M12x36

№ на схеме:24

Наименование:Nut

Каталожный номер:GB6170-86

Комплект:8

Примечание:M12

№ на схеме:25

Наименование:Seal Gasket

Каталожный номер:ZL40A.30-6

Комплект:1

Примечание:

№ на схеме:26

Наименование:End Cover

Каталожный номер:ZL40A.30-5A

Комплект:1

Примечание:

№ на схеме:27

Наименование:Bolt

Каталожный номер:GB5783-86

Комплект:12

Примечание:M10x30

№ на схеме:28

Наименование:Bolt

Каталожный номер:GB5783-86

Комплект:4

Примечание:M14x30

№ на схеме:29

Наименование:Lock Washer

Каталожный номер:GB93-87

Комплект:4

Примечание:14

№ на схеме:30

Наименование:Filter Tube Cover

Каталожный номер:Z4G.1.2.4.2

Комплект:1

Примечание:

№ на схеме:31

Наименование:Elbow Pipe

Каталожный номер:ZL40.6.21.1.1D

Комплект:1

Примечание:

№ на схеме:32

Наименование:C1amp

Каталожный номер:N0.3

Комплект:2

Примечание:51-70

№ на схеме:33

Наименование:Hose

Каталожный номер:ZL40A.6.21-2B

Комплект:1

Примечание:

№ на схеме:34

Наименование:Elbow Pipe

Каталожный номер:ZL40A.30.7.1.2

Комплект:1

Примечание:

№ на схеме:35

Наименование:Pressure Plate

Каталожный номер:ZL40.10.14-1

Комплект:2

Примечание:

№ на схеме:36

Наименование:“‚O”‛Ring

Каталожный номер:GB1235-76

Комплект:1

Примечание:45x3.5

№ на схеме:37

Наименование:Lock Washer

Каталожный номер:GB93-87

Комплект:2

Примечание:20

№ на схеме:38

Наименование:Water Draining Valve

Каталожный номер:ZL40A.12.4-1

Комплект:1

Примечание:

№ на схеме:39

Наименование:Column Pin

Каталожный номер:ZL40.6-64

Комплект:1

Примечание:
