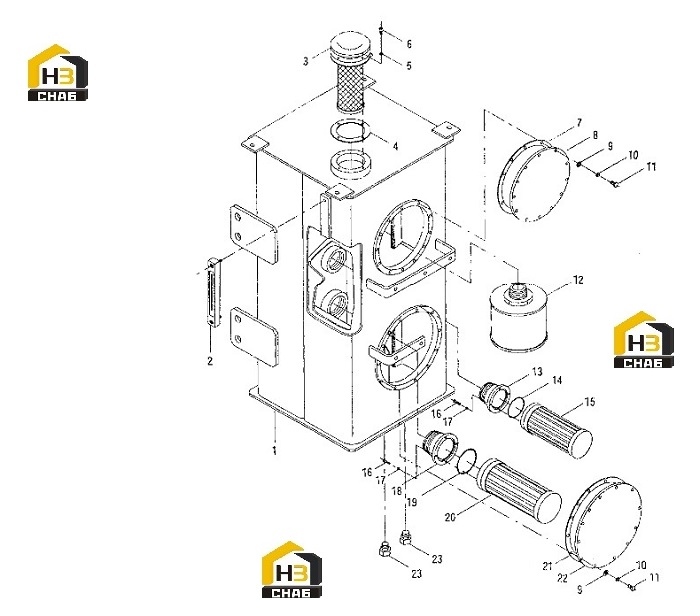

Комплектующие масляного бака

← Клапан постоянного расхода Цилиндр вращающийся ковшовый →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Oil Tank Body

Каталожный номер:LW560F.7.1.13.1

Комплект:1

Примечание:

№ на схеме:2

Наименование:Liquid level Gauge

Каталожный номер:YWZ-250

Комплект:1

Примечание:

№ на схеме:3

Наименование:Oil Filter

Каталожный номер:XGKL2-10×0.63

Комплект:1

Примечание:Q1-8

№ на схеме:4

Наименование:Washer

Каталожный номер:ZL40.1.3-8

Комплект:1

Примечание:

№ на схеме:5

Наименование:Lock Washer

Каталожный номер:GB93-87

Комплект:4

Примечание:8

№ на схеме:6

Наименование:Screw

Каталожный номер:GB65-85

Комплект:4

Примечание:M8x16

№ на схеме:7

Наименование:Packing

Каталожный номер:ZL50E.7.3-5A

Комплект:1

Примечание:

№ на схеме:8

Наименование:Covering Plate

Каталожный номер:ZL50E.7.3-4A

Комплект:1

Примечание:

№ на схеме:9

Наименование:Washer

Каталожный номер:GB97.1-85

Комплект:24

Примечание:10

№ на схеме:10

Наименование:Lock Washer

Каталожный номер:GB93-87

Комплект:24

Примечание:10

№ на схеме:11

Наименование:Bolt

Каталожный номер:GB5783-86

Комплект:24

Примечание:M10x25

№ на схеме:12

Наименование:Oil Returning Filter

Каталожный номер:XGHL6-700×10

Комплект:1

Примечание:

№ на схеме:13

Наименование:Pipe Joint

Каталожный номер:ZL50E.7.3.3

Комплект:1

Примечание:

№ на схеме:14

Наименование:O-Ring

Каталожный номер:GB3452.1-1992

Комплект:1

Примечание:69x3.55

№ на схеме:15

Наименование:Oil Absorbing Filter

Каталожный номер:XGXL1-400×100F

Комплект:1

Примечание:

№ на схеме:16

Наименование:Screw

Каталожный номер:GB65-85

Комплект:8

Примечание:M6x25

№ на схеме:17

Наименование:Washer

Каталожный номер:GB93-87

Комплект:8

Примечание:6

№ на схеме:18

Наименование:Joint

Каталожный номер:ZL50E.7.3.2

Комплект:1

Примечание:

№ на схеме:19

Наименование:O-Ring

Каталожный номер:GB3452.1-1992

Комплект:1

Примечание:82.5x3.55

№ на схеме:20

Наименование:Oil Absorbing Filter

Каталожный номер:XGXL1-630×100F

Комплект:1

Примечание:

№ на схеме:21

Наименование:Washer

Каталожный номер:ZL50E.7.3-3A

Комплект:1

Примечание:

№ на схеме:22

Наименование:Covering Plate

Каталожный номер:ZL50E.7.3-2A

Комплект:1

Примечание:

№ на схеме:23

Наименование:Bolt

Каталожный номер:GB5783-86

Комплект:2

Примечание:M16x25
