Гидротрансформатор

Гидротрансформатор

← Коробка передач и система гидротрансформатора Фильтр топливный →

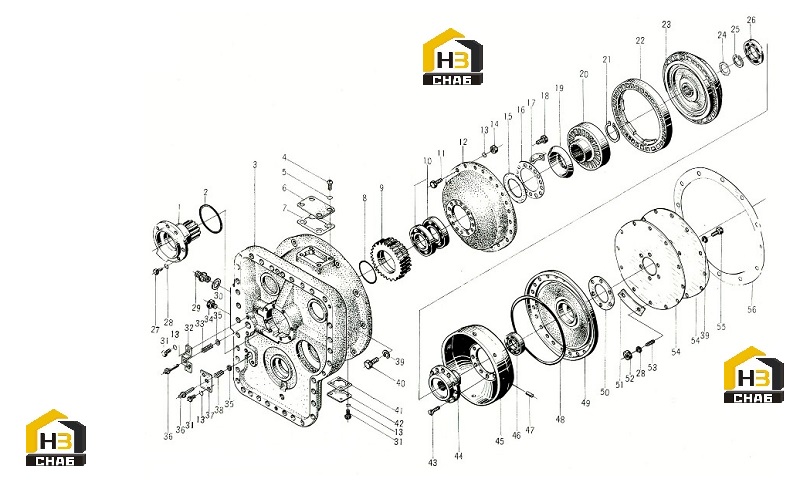

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Stator Guide Sleeve
Каталожный номер:402222
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:O-Ring
Каталожный номер:GB3452.1-82
Комплект:1
Примечание:Φ128x3.55
0 ₽
шт
№ на схеме:3
Наименование:Converter Housing
Каталожный номер:402216
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Screw
Каталожный номер:GB67-85
Комплект:4
Примечание:M6x16
0 ₽
шт
№ на схеме:5
Наименование:Lock Washer
Каталожный номер:GB93-87
Комплект:4
Примечание:6
0 ₽
шт
№ на схеме:6
Наименование:Plate
Каталожный номер:402214
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Paper Pad
Каталожный номер:402215
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Seal Ring
Каталожный номер:402221
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Gear
Каталожный номер:402220
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Bearing
Каталожный номер:GB276-89
Комплект:2
Примечание:117 (130x85x88)
0 ₽
шт
№ на схеме:11
Наименование:Bolt
Каталожный номер:GB5782-86
Комплект:24
Примечание:M8x35
0 ₽
шт
№ на схеме:12
Наименование:Pump Wheel
Каталожный номер:402227
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Washer
Каталожный номер:GB93-87
Комплект:36
Примечание:8
0 ₽
шт
№ на схеме:14
Наименование:Nut
Каталожный номер:GB6170-86
Комплект:24
Примечание:M8
0 ₽
шт
№ на схеме:15
Наименование:Adjusting Washer
Каталожный номер:402224
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Pressing Plate
Каталожный номер:402226
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Lock Washer
Каталожный номер:402218
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Bolt
Каталожный номер:GB5783-86
Комплект:14
Примечание:M8x30
0 ₽
шт
№ на схеме:19
Наименование:Leading Oil Ring
Каталожный номер:402225
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Stator
Каталожный номер:402217
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Snap Ring
Каталожный номер:GB894.1-86
Комплект:1
Примечание:80
0 ₽
шт
№ на схеме:22
Наименование:I Turbine
Каталожный номер:402209
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:II Turbine
Каталожный номер:402212-213
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:Washer
Каталожный номер:402238
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:Snap Ring
Каталожный номер:GB893.1-86
Комплект:1
Примечание:50
0 ₽
шт
№ на схеме:26
Наименование:Bearing
Каталожный номер:GB276-89
Комплект:1
Примечание:113(100x65x18)
0 ₽
шт
№ на схеме:27
Наименование:Bolt
Каталожный номер:GB5783-86
Комплект:8
Примечание:M10x28
0 ₽
шт
№ на схеме:28
Наименование:Washer
Каталожный номер:GB93-87
Комплект:20
Примечание:10
0 ₽
шт
№ на схеме:29
Наименование:Joint
Каталожный номер:402111
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:30
Наименование:Washer
Каталожный номер:402106
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:31
Наименование:Bolt
Каталожный номер:GB5783-86
Комплект:8
Примечание:M8x16
0 ₽
шт
№ на схеме:32
Наименование:Valve Cover
Каталожный номер:402228
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:33
Наименование:Spring
Каталожный номер:402229
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:34
Наименование:Plug
Каталожный номер:402223
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:35
Наименование:Washer
Каталожный номер:402232
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:36
Наименование:Valve Stem
Каталожный номер:402233
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:37
Наименование:Plate
Каталожный номер:402230
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:38
Наименование:Spring
Каталожный номер:402231
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:39
Наименование:Washer
Каталожный номер:GB93-87
Комплект:36
Примечание:12
0 ₽
шт
№ на схеме:40
Наименование:Bolt
Каталожный номер:GB5782-86
Комплект:12
Примечание:M12x45
0 ₽
шт
№ на схеме:41
Наименование:Paper Pad
Каталожный номер:402235
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:42
Наименование:Plate
Каталожный номер:402234
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:43
Наименование:Screw
Каталожный номер:GB869-86
Комплект:12
Примечание:8x16
0 ₽
шт
№ на схеме:44
Наименование:Turbine Converter Housing
Каталожный номер:402206
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:45
Наименование:Turbine Guide Sleeve
Каталожный номер:402207
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:46
Наименование:Bearing
Каталожный номер:GB276-89
Комплект:1
Примечание:210 (90x50x20)
0 ₽
шт
№ на схеме:47
Наименование:Pin
Каталожный номер:402208
Комплект:9
Примечание:
0 ₽
шт
№ на схеме:48
Наименование:O-Ring
Каталожный номер:402236
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:49
Наименование:Cover
Каталожный номер:402203
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:50
Наименование:Round Plate
Каталожный номер:402210
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:51
Наименование:Washer
Каталожный номер:402201
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:52
Наименование:Nut
Каталожный номер:GB6171-86
Комплект:12
Примечание:M10x1
0 ₽
шт
№ на схеме:53
Наименование:Bolt
Каталожный номер:402237
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:54
Наименование:Plate
Каталожный номер:402202
Комплект:2
Примечание:S=1.0
0 ₽
шт
№ на схеме:55
Наименование:Bolt
Каталожный номер:GB5782-86
Комплект:6
Примечание:M12x30
0 ₽
шт
№ на схеме:56
Наименование:Paper Pad
Каталожный номер:402211
Комплект:1
Примечание:
