Воздухозаборник

Воздухозаборник

← Система тормозная (часть 2) Контроллер тормоза →

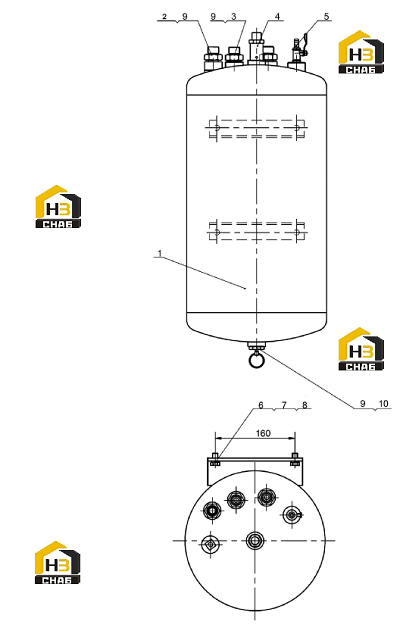

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Воздухосборник
Каталожный номер:252904203
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Соединение
Каталожный номер:251800289
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Соединение
Каталожный номер:803164613
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Предохранительный клапан
Каталожный номер:803004050
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Шаровой клапан
Каталожный номер:227301565
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Болт
Каталожный номер:805000017
Комплект:4
Примечание:M8x25 GB/T5783-2000
0 ₽
шт
№ на схеме:7
Наименование:Шайба
Каталожный номер:805300010
Комплект:4
Примечание:8 GB/T93-1987
0 ₽
шт
№ на схеме:8
Наименование:Шайба
Каталожный номер:805300069
Комплект:4
Примечание:8 GB/T97.1-2002
0 ₽
шт
№ на схеме:9
Наименование:Комбинированная шайба
Каталожный номер:803182489
Комплект:4
Примечание:22 JB982-77
0 ₽
шт
№ на схеме:10
Наименование:Ручной водовыпускной кран
Каталожный номер:800701137
Комплект:1
Примечание:
