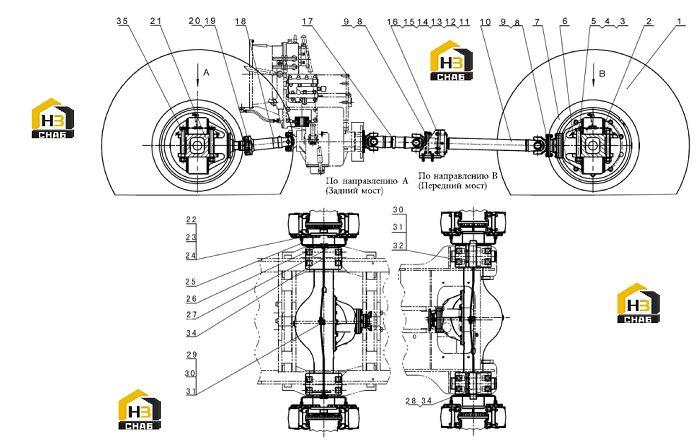

Установка ведущего моста и передаточного вала
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:800302218
Комплект:4
Примечание:23.5-25-16 GB1190-1982
№ на схеме:2
Каталожный номер:275101689
Комплект:1
Примечание:DA1170B(II)
№ на схеме:3
Каталожный номер:805047041
Комплект:8
Примечание:M30x2x270 10.9 GB/T5785-2000
№ на схеме:4
Каталожный номер:805201526
Комплект:16
Примечание:M30x2 GB/T889.2-2000
№ на схеме:8
Каталожный номер:805002117
Комплект:16
Примечание:M14x1.5x45 GB/T5785-2000
№ на схеме:9
Каталожный номер:805201527
Комплект:16
Примечание:M14x1.5 GB/T889.2-2000
№ на схеме:10
Каталожный номер:252900463
Комплект:1
Примечание:
№ на схеме:11
Каталожный номер:805000411
Комплект:4
Примечание:M16x80 GB/T5782-2000
№ на схеме:12
Каталожный номер:805200200
Комплект:4
Примечание:M16 GB/T889.1-2000
№ на схеме:14
Каталожный номер:805000028
Комплект:4
Примечание:M16x50 GB/T5783-2000
№ на схеме:16
Каталожный номер:252900343
Комплект:1
Примечание:
№ на схеме:17
Каталожный номер:252900464
Комплект:1
Примечание:
№ на схеме:18
Каталожный номер:252900465
Комплект:-
Примечание:
№ на схеме:19
Каталожный номер:805002100
Комплект:4
Примечание:M12x1.25x55 GB/T5785-2000
№ на схеме:21
Каталожный номер:275101690
Комплект:1
Примечание:DA2170A(II)
№ на схеме:22
Каталожный номер:803164132
Комплект:26
Примечание:6x1.8 GB3452.1-1992
№ на схеме:25
Каталожный номер:252900506
Комплект:4
Примечание:
№ на схеме:27
Каталожный номер:252900507
Комплект:4
Примечание:11
№ на схеме:28
Каталожный номер:252900346
Комплект:2
Примечание:
№ на схеме:30
Каталожный номер:805000033
Комплект:6
Примечание:M8x16 GB/T5783-2000
№ на схеме:34
Каталожный номер:252905028
Комплект:2
Примечание:
№ на схеме:35
Каталожный номер:805002116
Комплект:8
Примечание:M30x2x270 GB/T5785-2000
