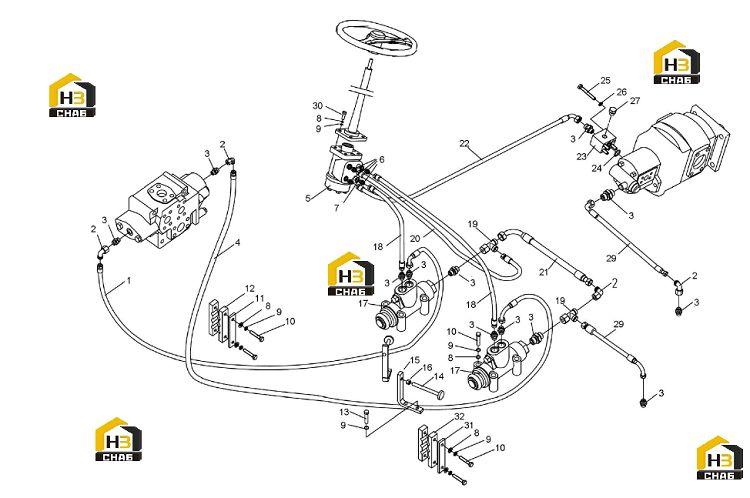

Серво-гидросистема

← Гидросистема поворота 252907097 Серво-гидросистема 252901512 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:гибкии рукав в сборе

Каталожный номер:252900272

Комплект:1

Примечание:

№ на схеме:2

Наименование:Соединение

Каталожный номер:803164245

Комплект:3

Примечание:

№ на схеме:3

Наименование:Соединение

Каталожный номер:805002295

Комплект:12

Примечание:

№ на схеме:4

Наименование:Гибкии рукав в сборе

Каталожный номер:252900273

Комплект:1

Примечание:

№ на схеме:5

Наименование:Инфлектор

Каталожный номер:250100112

Комплект:1

Примечание:

№ на схеме:6

Наименование:Соединение

Каталожный номер:803201514

Комплект:4

Примечание:

№ на схеме:7

Наименование:ШаИба

Каталожный номер:805301413

Комплект:4

Примечание:20 Q/SC1294-2000

№ на схеме:8

Наименование:ШаИба

Каталожный номер:805300017

Комплект:12

Примечание:GB/T97.1-2002

№ на схеме:9

Наименование:Шаиба

Каталожный номер:805300014

Комплект:20

Примечание:10 GB/T93-1987

№ на схеме:10

Наименование:Болт

Каталожный номер:805002280

Комплект:12

Примечание:М10х55 GB21-76

№ на схеме:11

Наименование:Нажимная планка

Каталожный номер:252900289

Комплект:1

Примечание:

№ на схеме:12

Наименование:Резиновая планка

Каталожный номер:252900290

Комплект:2

Примечание:

№ на схеме:13

Наименование:Болт

Каталожный номер:805000727

Комплект:4

Примечание:М10х25 GB/T5783-2000

№ на схеме:14

Наименование:Рычаг-ограничитель

Каталожный номер:252100501

Комплект:2

Примечание:

№ на схеме:15

Наименование:Опора рычага-ограничителя

Каталожный номер:252900291

Комплект:2

Примечание:

№ на схеме:16

Наименование:Гаика

Каталожный номер:805200069

Комплект:2

Примечание:М12 GB/T6172.1-2000

№ на схеме:17

Наименование:Клапан-ограничитель

Каталожный номер:803004042

Комплект:2

Примечание:

№ на схеме:18

Наименование:Гибкии рукав в сборе

Каталожный номер:252900274

Комплект:2

Примечание:

№ на схеме:19

Наименование:Соединение троиника

Каталожный номер:803164243

Комплект:2

Примечание:

№ на схеме:20

Наименование:Гибкии рукав в сборе

Каталожный номер:252900275

Комплект:1

Примечание:

№ на схеме:21

Наименование:Гибкии рукав в сборе

Каталожный номер:252900276

Комплект:1

Примечание:

№ на схеме:22

Наименование:Гибкии рукав в сборе

Каталожный номер:252900277

Комплект:1

Примечание:

№ на схеме:23

Наименование:Блок соединении

Каталожный номер:252300510

Комплект:1

Примечание:

№ на схеме:24

Наименование:О-образное уплотнительное кольцо

Каталожный номер:801100026

Комплект:1

Примечание:20x2.65 GB/T3452.1-1992

№ на схеме:25

Наименование:Болт

Каталожный номер:860101017

Комплект:4

Примечание:M8x60 GB/T5783-2000

№ на схеме:26

Наименование:Шайба

Каталожный номер:805300010

Комплект:4

Примечание:8 GB/T93-1987

№ на схеме:27

Наименование:заглушка

Каталожный номер:803166449

Комплект:1

Примечание:

№ на схеме:29

Наименование:Гибкий рукав в сборе

Каталожный номер:252900288

Комплект:2

Примечание:

№ на схеме:30

Наименование:Болт

Каталожный номер:805000062

Комплект:4

Примечание:M10х35 GB/T5783-2000

№ на схеме:31

Наименование:Нажимная планка

Каталожный номер:252900745

Комплект:1

Примечание:

№ на схеме:32

Наименование:Резиновая планка

Каталожный номер:252901475

Комплект:2

Примечание:
