Серво-гидросистема 252901306

← Серво-гидросистема 252901512 Система рабочая гидравлическая 252907549 →

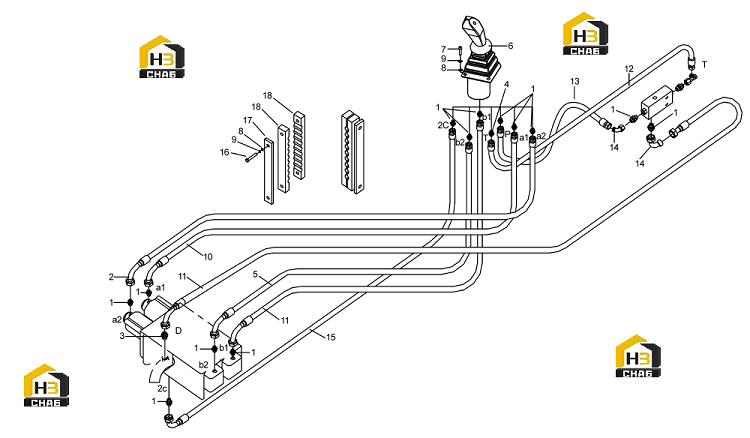

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Соединение

Каталожный номер:805002295

Комплект:15

Примечание:

№ на схеме:2

Наименование:Гибкии рукав в сборе

Каталожный номер:253000280

Комплект:1

Примечание:

№ на схеме:3

Наименование:Односторонний клапан

Каталожный номер:803004100

Комплект:1

Примечание:

№ на схеме:4

Наименование:Соединение

Каталожный номер:803165766

Комплект:1

Примечание:

№ на схеме:5

Наименование:Гибкии рукав в сборе

Каталожный номер:253000282

Комплект:1

Примечание:

№ на схеме:6

Наименование:Клапан-пилот

Каталожный номер:803004120

Комплект:1

Примечание:

№ на схеме:7

Наименование:Винт

Каталожный номер:805000727

Комплект:4

Примечание:M10x25 GB/T5783-2000

№ на схеме:8

Наименование:Шайба

Каталожный номер:805300017

Комплект:4

Примечание:GB/T97.1-2002

№ на схеме:9

Наименование:Шайба

Каталожный номер:805300014

Комплект:4

Примечание:GB/T93-1987

№ на схеме:10

Наименование:Гибкий рукав в сборе

Каталожный номер:253000267

Комплект:1

Примечание:

№ на схеме:11

Наименование:Гибкий рукав в сборе

Каталожный номер:253000266

Комплект:2

Примечание:

№ на схеме:12

Наименование:Гибкий рукав в сборе

Каталожный номер:253000264

Комплект:1

Примечание:

№ на схеме:13

Наименование:Гибкий рукав в сборе

Каталожный номер:253000263

Комплект:1

Примечание:

№ на схеме:14

Наименование:Соединение

Каталожный номер:803164245

Комплект:2

Примечание:

№ на схеме:15

Наименование:Гибкий рукав в сборе

Каталожный номер:253000265

Комплект:1

Примечание:

№ на схеме:16

Наименование:Болт

Каталожный номер:805000278

Комплект:4

Примечание:M10x55 GB/T5783-2000

№ на схеме:17

Наименование:Нажимная планка

Каталожный номер:253000251

Комплект:2

Примечание:

№ на схеме:18

Наименование:Резиновая планка

Каталожный номер:253000252

Комплект:4

Примечание:
