Обвес кабины

← Обод колеса Рама передняя →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

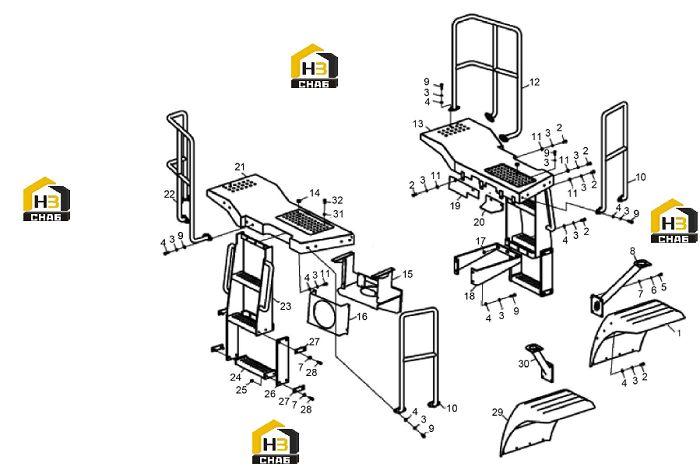

№ на схеме:1

Наименование:Правый брызговик

Каталожный номер:253000638

Комплект:1

Примечание:

№ на схеме:2

Наименование:Болт

Каталожный номер:805000716

Комплект:24

Примечание:M12x30 GB/T5783-2000

№ на схеме:3

Наименование:Шайба

Каталожный номер:805300018

Комплект:54

Примечание:12 GB/T93-1987

№ на схеме:4

Наименование:Шайба

Каталожный номер:805300020

Комплект:50

Примечание:12 GB/T97.1-2002

№ на схеме:5

Наименование:Болт

Каталожный номер:805000043

Комплект:8

Примечание:M10x30 GB/T5783-2000

№ на схеме:6

Наименование:Шайба

Каталожный номер:805300014

Комплект:24

Примечание:10 GB/T93-1987

№ на схеме:7

Наименование:Шайба

Каталожный номер:805300017

Комплект:8

Примечание:10 GB/T97.1-2002

№ на схеме:8

Наименование:Правый каркас для фары

Каталожный номер:253000214

Комплект:1

Примечание:

№ на схеме:8

Наименование:Правый каркас для фары

Каталожный номер:252103047

Комплект:1

Примечание:

№ на схеме:9

Наименование:Болт

Каталожный номер:805000045

Комплект:38

Примечание:M12x40 GB/T5783-2000

№ на схеме:10

Наименование:Передние ограждения

Каталожный номер:253002611

Комплект:2

Примечание:

№ на схеме:11

Наименование:Шайба

Каталожный номер:805300113

Комплект:12

Примечание:12 GB/T96.1-2002

№ на схеме:12

Наименование:Право-задние защитные перлила

Каталожный номер:253002639

Комплект:1

Примечание:

№ на схеме:13

Наименование:Сварочная деталь правой обшивки

Каталожный номер:253002642

Комплект:1

Примечание:

№ на схеме:14

Наименование:Резиновая втулка

Каталожный номер:252400188

Комплект:2

Примечание:ZL50E.6.3-1

№ на схеме:15

Наименование:Опора в сборе

Каталожный номер:252907256

Комплект:1

Примечание:

№ на схеме:16

Наименование:Перекрышка

Каталожный номер:252907267

Комплект:1

Примечание:

№ на схеме:17

Наименование:Гайка

Каталожный номер:805200049

Комплект:3

Примечание:M12 GB/T6170-2000

№ на схеме:18

Наименование:Опора правой лестницы

Каталожный номер:253002647

Комплект:1

Примечание:

№ на схеме:19

Наименование:Левой передний защитный кожух

Каталожный номер:252907229

Комплект:1

Примечание:

№ на схеме:20

Наименование:Левой задний защитный кожух

Каталожный номер:252907230

Комплект:2

Примечание:

№ на схеме:21

Наименование:Сварочная деталь левой обшивки

Каталожный номер:253002619

Комплект:1

Примечание:

№ на схеме:22

Наименование:Лево-задние защитные перила

Каталожный номер:253002614

Комплект:1

Примечание:

№ на схеме:23

Наименование:Сварочная деталь лестницы

Каталожный номер:253001131

Комплект:2

Примечание:

№ на схеме:24

Наименование:Педаль

Каталожный номер:253000649

Комплект:2

Примечание:

№ на схеме:25

Наименование:Резиновая планка

Каталожный номер:253000647

Комплект:4

Примечание:

№ на схеме:26

Наименование:Гайка

Каталожный номер:805200048

Комплект:16

Примечание:M10 GB/T6170-2000

№ на схеме:27

Наименование:Нажимная планка

Каталожный номер:253000646

Комплект:8

Примечание:

№ на схеме:28

Наименование:Болт

Каталожный номер:805000713

Комплект:16

Примечание:M10x45 GB/T5783-2000

№ на схеме:29

Наименование:Левый брызговик

Каталожный номер:253000634

Комплект:1

Примечание:

№ на схеме:30

Наименование:Левый каркас для фары

Каталожный номер:252103046

Комплект:1

Примечание:

№ на схеме:30

Наименование:Левый каркас для фары

Каталожный номер:253000215

Комплект:1

Примечание:

№ на схеме:31

Наименование:Шайба

Каталожный номер:805300119

Комплект:4

Примечание:5 GB/T97.1-2002

№ на схеме:32

Наименование:Болт

Каталожный номер:805002053

Комплект:-

Примечание:M5x15 GB/T5783-2000
