Магистраль тормозная моста

Магистраль тормозная моста

← Клапан тормозной ручного управления Клапан масловодоотделителя →

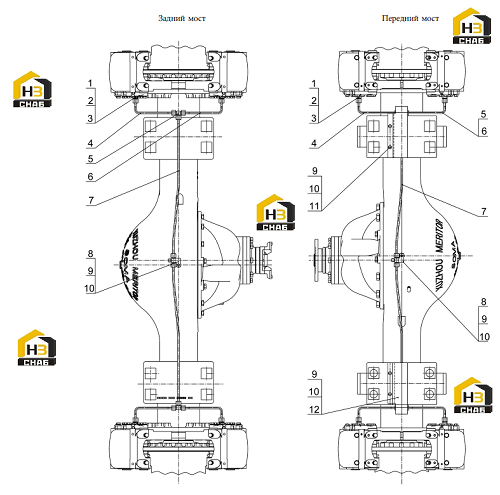

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Соединение
Каталожный номер:252900348
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Шайба
Каталожный номер:805301410
Комплект:8
Примечание:14 Q/SC1294-2000
0 ₽
шт
№ на схеме:3
Наименование:O-образное уплотнительное кольцо
Каталожный номер:803164132
Комплект:26
Примечание:6x1.8 GB3452.1-1992
0 ₽
шт
№ на схеме:4
Наименование:Маслопровод тормозного ключа
Каталожный номер:252900506
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Соединение
Каталожный номер:251800279
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Маслопровод тормозного ключа
Каталожный номер:252900507
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Масляная магистраль моста
Каталожный номер:252905028
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Масляная магистраль моста
Каталожный номер:252900346
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Соединение тройника
Каталожный номер:252900347
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Болт
Каталожный номер:805000033
Комплект:6
Примечание:M8x16 GB/T5783-2000
0 ₽
шт
№ на схеме:10
Наименование:Шайба
Каталожный номер:805300010
Комплект:6
Примечание:8 GB/T93-1987
0 ₽
шт
№ на схеме:11
Наименование:Бронировка
Каталожный номер:252900771
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Бронировка
Каталожный номер:252900772
Комплект:1
Примечание:
