Крепление компрессора

← Выпарыватель в сборе cdkt87 ii-010 Крепление компрессора shangchai →

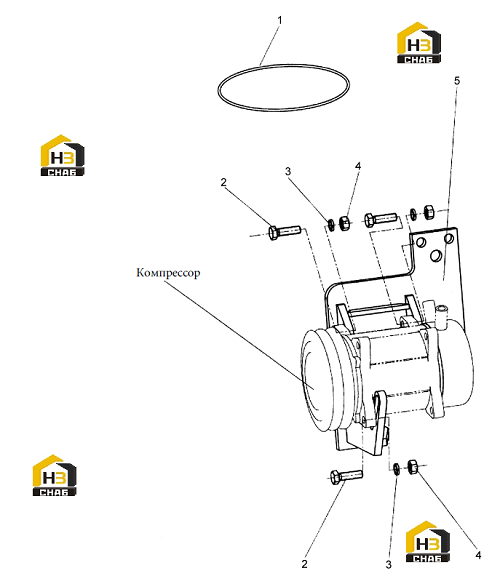

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Ремень типа A

Каталожный номер:-

Комплект:1

Примечание:17-470

№ на схеме:2

Наименование:Болт

Каталожный номер:805000062

Комплект:3

Примечание:M10x35 GB/T5783-2000

№ на схеме:3

Наименование:Шайба

Каталожный номер:805300014

Комплект:3

Примечание:10 GB/T93-1987

№ на схеме:4

Наименование:Гайка

Каталожный номер:805200048

Комплект:3

Примечание:M10 GB/T6170-2000

№ на схеме:5

Наименование:Опора компрессора

Каталожный номер:252108810

Комплект:1

Примечание:
