Клапан ограничительный

← Цилиндр поворотный Клапан расхода увеличительный →

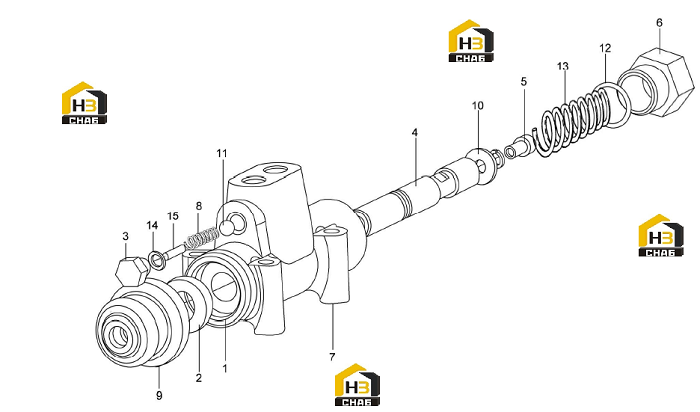

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Корпус клапана

Каталожный номер:XF-B6-04

Комплект:1

Примечание:

№ на схеме:2

Наименование:Уплотнительное кольцо

Каталожный номер:XF-B6-03

Комплект:1

Примечание:

№ на схеме:3

Наименование:Пробка

Каталожный номер:XF-B6-05

Комплект:1

Примечание:

№ на схеме:4

Наименование:Шайба

Каталожный номер:XF-B6-07

Комплект:1

Примечание:

№ на схеме:5

Наименование:Болт

Каталожный номер:XF-B6-08

Комплект:1

Примечание:

№ на схеме:6

Наименование:Пробка

Каталожный номер:XF-B6-09

Комплект:1

Примечание:

№ на схеме:7

Наименование:Шток клапана

Каталожный номер:XF-B6-01

Комплект:1

Примечание:

№ на схеме:8

Наименование:Пружина

Каталожный номер:XF-B6-06

Комплект:1

Примечание:

№ на схеме:9

Наименование:Защитная втулка

Каталожный номер:XF-B6-02

Комплект:1

Примечание:

№ на схеме:10

Наименование:Шайба

Каталожный номер:805300010

Комплект:1

Примечание:GB/T93-1987

№ на схеме:11

Наименование:Стальной шар

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:12

Наименование:О-образное кольцо

Каталожный номер:801100136

Комплект:1

Примечание:GB/T3452.1-1992

№ на схеме:13

Наименование:Пружина

Каталожный номер:XF-B6-10

Комплект:1

Примечание:

№ на схеме:14

Наименование:О-образное кольцо

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:15

Наименование:Штифт

Каталожный номер:-

Комплект:1

Примечание:
