Гидросистема поворота

← Гидросистема рабочая 252901307 Гидросистема поворота 252907097 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

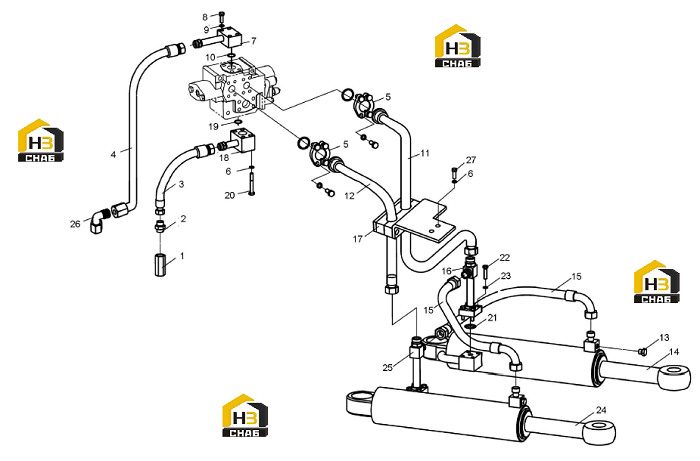

№ на схеме:1

Наименование:Односторонний клапан

Каталожный номер:803073807

Комплект:1

Примечание:

№ на схеме:2

Наименование:Соединение

Каталожный номер:803164756

Комплект:1

Примечание:

№ на схеме:3

Наименование:Гибкий рукав в сборе

Каталожный номер:252907104

Комплект:1

Примечание:

№ на схеме:4

Наименование:Гибкий рукав в сборе

Каталожный номер:252907105

Комплект:1

Примечание:

№ на схеме:5

Наименование:Блок фланцев

Каталожный номер:803164234

Комплект:2

Примечание:

№ на схеме:6

Наименование:Шайба

Каталожный номер:805300014

Комплект:6

Примечание:GB/T93-1987

№ на схеме:7

Наименование:Блок возвратного масла

Каталожный номер:252907106

Комплект:1

Примечание:

№ на схеме:8

Наименование:Болт

Каталожный номер:805000099

Комплект:4

Примечание:M12x60 GB/T5783-2000

№ на схеме:9

Наименование:Шайба

Каталожный номер:805300018

Комплект:4

Примечание:12 GB/T93-1987

№ на схеме:10

Наименование:O-образное кольцо

Каталожный номер:801100148

Комплект:1

Примечание:40x3.55 GB/T3452.1-1992

№ на схеме:11

Наименование:Гибкий рукав в сборе

Каталожный номер:252907218

Комплект:1

Примечание:

№ на схеме:12

Наименование:Гибкий рукав в сборе

Каталожный номер:252900767

Комплект:1

Примечание:

№ на схеме:13

Наименование:Заглушка

Каталожный номер:803166449

Комплект:2

Примечание:

№ на схеме:14

Наименование:Поворотный цилиндр направо

Каталожный номер:803004323

Комплект:1

Примечание:

№ на схеме:15

Наименование:Гибкий рукав в сборе

Каталожный номер:252900268

Комплект:2

Примечание:

№ на схеме:16

Наименование:Соединение тройника

Каталожный номер:252900269

Комплект:1

Примечание:

№ на схеме:17

Наименование:Блок трубных хомутов

Каталожный номер:252907216

Комплект:1

Примечание:

№ на схеме:18

Наименование:Блок соединений

Каталожный номер:252907109

Комплект:1

Примечание:

№ на схеме:19

Наименование:O-образное кольцо

Каталожный номер:801100068

Комплект:1

Примечание:32.5x3.55 GB/T3452.1-1992

№ на схеме:20

Наименование:Болт

Каталожный номер:805001920

Комплект:4

Примечание:M10x75 GB/T5782-2000

№ на схеме:21

Наименование:O-образное кольцо

Каталожный номер:801100120

Комплект:2

Примечание:25x3.55 GB/T3452.1-1992

№ на схеме:22

Наименование:Болт

Каталожный номер:805000089

Комплект:8

Примечание:M8x35 GB/T5783-2000

№ на схеме:23

Наименование:Шайба

Каталожный номер:805300010

Комплект:8

Примечание:8 GB/T93-1987

№ на схеме:24

Наименование:Левый поворотный цилиндр

Каталожный номер:803004324

Комплект:1

Примечание:

№ на схеме:25

Наименование:Соединение тройника

Каталожный номер:252903955

Комплект:1

Примечание:

№ на схеме:26

Наименование:Соединение

Каталожный номер:803163638

Комплект:1

Примечание:

№ на схеме:27

Наименование:Болт

Каталожный номер:805000043

Комплект:2

Примечание:М10х30 GB/T5783-2000
