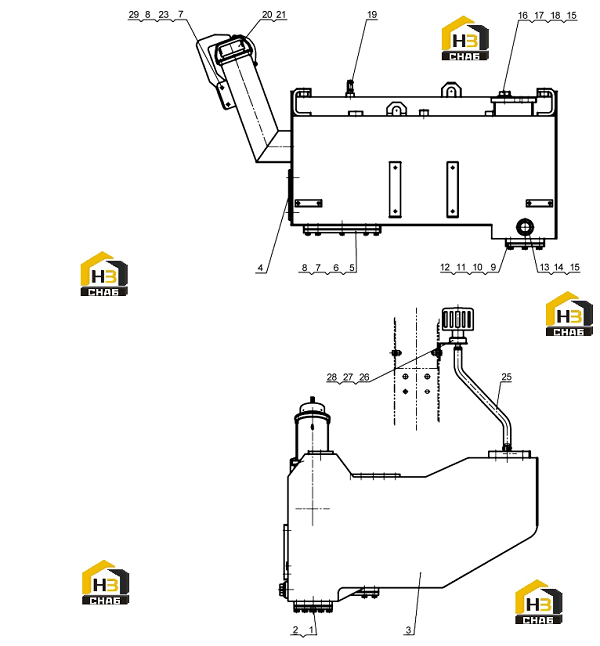

Бак топливный

← Система двигателя Педаль газа →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Магнитная винт-заглушка

Каталожный номер:803184623

Комплект:2

Примечание:M16x1.5 QC/T 385-1999

№ на схеме:2

Наименование:Шайба

Каталожный номер:805301411

Комплект:2

Примечание:16 Q/SC 1294-2000

№ на схеме:3

Наименование:Корпус топливного бака

Каталожный номер:252905673

Комплект:1

Примечание:

№ на схеме:4

Наименование:Указатель уровня

Каталожный номер:803164214

Комплект:1

Примечание:

№ на схеме:5

Наименование:Фланец

Каталожный номер:252905671

Комплект:1

Примечание:

№ на схеме:6

Наименование:Резиновая прокладка

Каталожный номер:252100465

Комплект:1

Примечание:

№ на схеме:7

Наименование:Болт

Каталожный номер:805000017

Комплект:9

Примечание:M8x25 GB/T 5783-2000

№ на схеме:8

Наименование:Шайба

Каталожный номер:805300010

Комплект:9

Примечание:8 GB/T 93-1987

№ на схеме:9

Наименование:Фланец

Каталожный номер:252905672

Комплект:1

Примечание:

№ на схеме:10

Наименование:Шайба

Каталожный номер:250200206

Комплект:1

Примечание:

№ на схеме:11

Наименование:Болт

Каталожный номер:805000727

Комплект:6

Примечание:M10x25 GB/T 5783-2000

№ на схеме:12

Наименование:Шайба

Каталожный номер:805300014

Комплект:6

Примечание:10 GB/T 93-1987

№ на схеме:13

Наименование:Пробка

Каталожный номер:252905762

Комплект:1

Примечание:M45x1.5

№ на схеме:14

Наименование:Масляный фильтр в сборе

Каталожный номер:250200471

Комплект:1

Примечание:

№ на схеме:15

Наименование:Комбинированная шайба

Каталожный номер:803164100

Комплект:2

Примечание:45 Q/SC1294-2000

№ на схеме:16

Наименование:Всасывающая труба

Каталожный номер:252905687

Комплект:1

Примечание:

№ на схеме:17

Наименование:Всасывающий фильтрующий элемент

Каталожный номер:803164228

Комплект:1

Примечание:

№ на схеме:18

Наименование:Шайба

Каталожный номер:805301412

Комплект:1

Примечание:18 Q/SC 1294-2000

№ на схеме:19

Наименование:Соединение

Каталожный номер:250200223

Комплект:1

Примечание:

№ на схеме:20

Наименование:Заправочный масляный фильтр

Каталожный номер:803164217

Комплект:1

Примечание:(QL-8) XGKL2-10x0.63

№ на схеме:21

Наименование:Резиновый колпачок

Каталожный номер:252905197

Комплект:1

Примечание:

№ на схеме:23

Наименование:Гайка

Каталожный номер:805201482

Комплект:1

Примечание:M8 GB/T62.1-2004

№ на схеме:24

Наименование:Фильтр для заливки масла с замком

Каталожный номер:803300971

Комплект:1

Примечание:

№ на схеме:25

Наименование:Хомут из нержавейки 1627 (Тип В)

Каталожный номер:801968904

Комплект:2

Примечание:QC/T 619-1999

№ на схеме:26

Наименование:Штуцер вентиляционной трубы

Каталожный номер:251806245

Комплект:1

Примечание:16-27

№ на схеме:27

Наименование:Шайба

Каталожный номер:803164187

Комплект:1

Примечание:33 Q/SC 1294-2000

№ на схеме:28

Наименование:Респирант в сборе

Каталожный номер:251702785

Комплект:1

Примечание:XG-1102002
