Вал задний трансмиссионный 252900465

← Вал средний трансмиссионный 252900464 Диск колесный 800302232 →

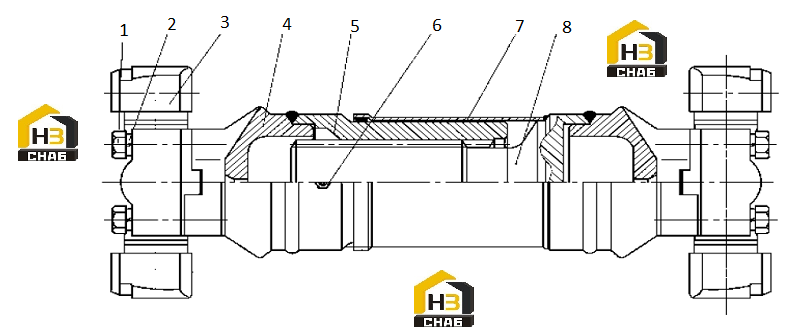

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt

Каталожный номер:GB/T5785-2000

Комплект:8

Примечание:M12x1.25x55 10.9s

№ на схеме:2

Наименование:Circlip

Каталожный номер:GB/T93-87

Комплект:8

Примечание:12

№ на схеме:3

Наименование:Gimbal

Каталожный номер:860118416

Комплект:2

Примечание:T160A

№ на схеме:4

Наименование:Joint

Каталожный номер:Z50B.5B-4-2

Комплект:2

Примечание:

№ на схеме:5

Наименование:Pipe

Каталожный номер:Z5G1.2-04-1A

Комплект:1

Примечание:

№ на схеме:6

Наименование:Nipple

Каталожный номер:JB/T7940.1-1995

Комплект:1

Примечание:M6x1

№ на схеме:7

Наименование:Pipe

Каталожный номер:500K.03.3-02A

Комплект:1

Примечание:

№ на схеме:8

Наименование:Spline Shaft

Каталожный номер:YL27.7-2A

Комплект:1

Примечание:
