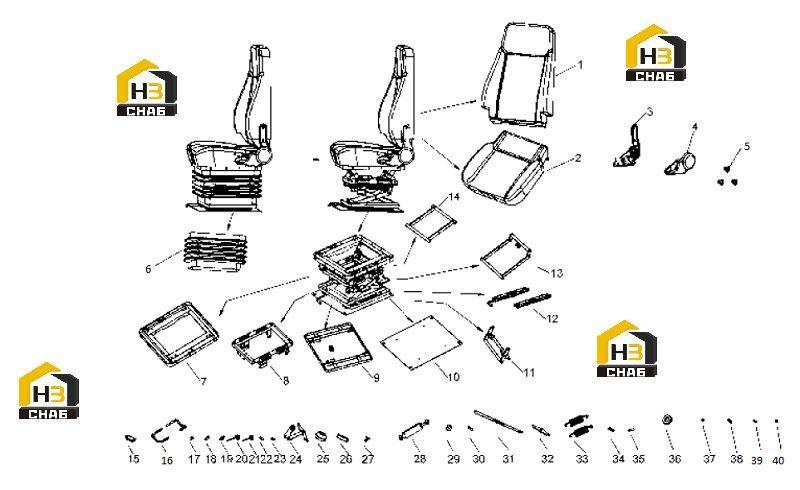

Сиденье в сборе 801902733

← Сиденье в сборе 801902762 Система электрики 252904024 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Backrest Sponge

Каталожный номер:K03

Комплект:1

Примечание:

№ на схеме:2

Наименование:Seat Sponge

Каталожный номер:Z03

Комплект:1

Примечание:

№ на схеме:3

Наименование:Left Angle Adjuster

Каталожный номер:-

Комплект:1

Примечание:166

№ на схеме:4

Наименование:Cover

Каталожный номер:-

Комплект:1

Примечание:166

№ на схеме:5

Наименование:Bolt With Washer

Каталожный номер:-

Комплект:3

Примечание:

№ на схеме:6

Наименование:Rubber Wrap

Каталожный номер:FS11-08-03

Комплект:1

Примечание:

№ на схеме:7

Наименование:Up Frame

Каталожный номер:FS11-0100

Комплект:-

Примечание:

№ на схеме:8

Наименование:Middle Frame

Каталожный номер:FS11-0200

Комплект:-

Примечание:

№ на схеме:9

Наименование:Base Frame

Каталожный номер:FS11-0300

Комплект:-

Примечание:

№ на схеме:10

Наименование:Big Plate

Каталожный номер:FS16G-80000

Комплект:1

Примечание:

№ на схеме:11

Наименование:Lift Framework

Каталожный номер:FS11-0400

Комплект:1

Примечание:

№ на схеме:12

Наименование:Guide Track

Каталожный номер:FS16G-70000

Комплект:1

Примечание:

№ на схеме:13

Наименование:Outer Support

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:14

Наименование:Inner Support

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:15

Наименование:Teeth Board

Каталожный номер:HBSA0007E0

Комплект:2

Примечание:

№ на схеме:16

Наименование:Handle

Каталожный номер:FS11-07-12

Комплект:-

Примечание:

№ на схеме:17

Наименование:Fixing Pin

Каталожный номер:HBSA0008E0

Комплект:2

Примечание:

№ на схеме:18

Наименование:Fixing Pin

Каталожный номер:HBSA0009E0

Комплект:2

Примечание:

№ на схеме:19

Наименование:Handle Spring

Каталожный номер:HBSA0010E0

Комплект:2

Примечание:

№ на схеме:20

Наименование:Spring

Каталожный номер:FS-06-10

Комплект:3

Примечание:

№ на схеме:21

Наименование:Spring

Каталожный номер:FS-06-09

Комплект:1

Примечание:

№ на схеме:22

Наименование:Short Pin

Каталожный номер:HBSA0011E0

Комплект:4

Примечание:12x28

№ на схеме:23

Наименование:Bolt

Каталожный номер:HBSA0012E0

Комплект:4

Примечание:

№ на схеме:24

Наименование:Adjuster Assembly

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:25

Наименование:Reverse Adjuster

Каталожный номер:FS16

Комплект:1

Примечание:

№ на схеме:26

Наименование:Lift Handle

Каталожный номер:HBSA0016A2

Комплект:2

Примечание:

№ на схеме:27

Наименование:F Lock

Каталожный номер:HBJB0024A0

Комплект:28

Примечание:

№ на схеме:28

Наименование:Damp Spring

Каталожный номер:FS16-06-08

Комплект:1

Примечание:

№ на схеме:29

Наименование:Slip Block

Каталожный номер:FS11-08-06

Комплект:4

Примечание:

№ на схеме:30

Наименование:Pin

Каталожный номер:FS11-07-08

Комплект:2

Примечание:2

№ на схеме:31

Наименование:Adjusting Screw

Каталожный номер:FS11-06-02

Комплект:1

Примечание:

№ на схеме:32

Наименование:Spring Pole

Каталожный номер:HBJA0402B0

Комплект:2

Примечание:

№ на схеме:33

Наименование:Spring

Каталожный номер:FJ05-36

Комплект:2

Примечание:11

№ на схеме:34

Наименование:Bolt

Каталожный номер:FJ02-05-05

Комплект:2

Примечание:

№ на схеме:35

Наименование:Long Pin

Каталожный номер:FS11-07-11

Комплект:1

Примечание:10x39

№ на схеме:36

Наименование:Bearing

Каталожный номер:-

Комплект:1

Примечание:8102

№ на схеме:37

Наименование:Nut

Каталожный номер:-

Комплект:4

Примечание:M10

№ на схеме:38

Наименование:Bolt

Каталожный номер:-

Комплект:4

Примечание:M8x25

№ на схеме:39

Наименование:Bolt

Каталожный номер:-

Комплект:4

Примечание:M8x16

№ на схеме:40

Наименование:Lock Nut

Каталожный номер:-

Комплект:4

Примечание:M8
