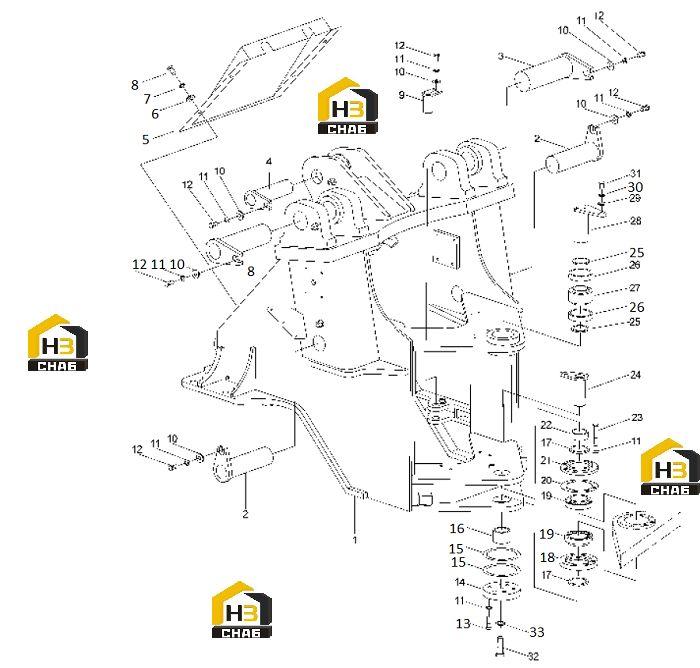

Рама передняя

← Система платформы Труба для впрыска масла в сборе на передней раме →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Front Chassis

Каталожный номер:252903992

Комплект:1

Примечание:

№ на схеме:2

Наименование:Pin

Каталожный номер:252100574

Комплект:2

Примечание:

№ на схеме:3

Наименование:Pin

Каталожный номер:252102684

Комплект:2

Примечание:

№ на схеме:4

Наименование:Pin

Каталожный номер:252900387

Комплект:1

Примечание:

№ на схеме:5

Наименование:Front Cover

Каталожный номер:252900552

Комплект:1

Примечание:

№ на схеме:6

Наименование:Washer

Каталожный номер:805300017

Комплект:4

Примечание:10 GB/T97.1-2002

№ на схеме:7

Наименование:Washer

Каталожный номер:805300014

Комплект:4

Примечание:10 GB/T93-1987

№ на схеме:8

Наименование:Bolt

Каталожный номер:805000714

Комплект:4

Примечание:M10x20 GB/T5783-2000

№ на схеме:9

Наименование:Steering Pin

Каталожный номер:251400276

Комплект:2

Примечание:

№ на схеме:10

Наименование:Washer

Каталожный номер:805300111

Комплект:7

Примечание:16 GB/T96.1-2002

№ на схеме:11

Наименование:Washer

Каталожный номер:805300011

Комплект:25

Примечание:16 GB/T93-1987

№ на схеме:12

Наименование:Bolt

Каталожный номер:805000022

Комплект:7

Примечание:M16x25 GB5783-86

№ на схеме:13

Наименование:Bolt

Каталожный номер:805000281

Комплект:10

Примечание:M16x40

№ на схеме:14

Наименование:Plate

Каталожный номер:252903800

Комплект:1

Примечание:

№ на схеме:15

Наименование:Adjusting Shim

Каталожный номер:252900351

Комплект:2

Примечание:

№ на схеме:16

Наименование:Sleeve

Каталожный номер:252900352

Комплект:1

Примечание:

№ на схеме:17

Наименование:Seal Ring

Каталожный номер:803164083

Комплект:2

Примечание:B100x125x12 GB9877.1-1988

№ на схеме:18

Наименование:Lower Bearing Cover

Каталожный номер:252900353

Комплект:1

Примечание:

№ на схеме:19

Наименование:Bearing

Каталожный номер:800500278

Комплект:2

Примечание:32217 GB/T297-1994

№ на схеме:20

Наименование:Adjusting Shim

Каталожный номер:251400267

Комплект:2

Примечание:

№ на схеме:21

Наименование:Upper Bearing Cover

Каталожный номер:252900354

Комплект:1

Примечание:

№ на схеме:22

Наименование:Spacer

Каталожный номер:252900355

Комплект:1

Примечание:

№ на схеме:23

Наименование:Bolt

Каталожный номер:805000217

Комплект:8

Примечание:M16x100 GB/T5782-2000

№ на схеме:24

Наименование:Lower Articulation Pin

Каталожный номер:252900356

Комплект:1

Примечание:

№ на схеме:25

Наименование:Seal Ring

Каталожный номер:803164070

Комплект:2

Примечание:B80x100x10 GB9877.1-1988

№ на схеме:26

Наименование:Armrest

Каталожный номер:252900754

Комплект:2

Примечание:

№ на схеме:27

Наименование:Joint Bearing

Каталожный номер:800511235

Комплект:1

Примечание:GE80ES GB304.5-81

№ на схеме:28

Наименование:Upper Articulation Pin

Каталожный номер:252900390

Комплект:1

Примечание:

№ на схеме:29

Наименование:Washer

Каталожный номер:250400150

Комплект:1

Примечание:

№ на схеме:30

Наименование:Washer

Каталожный номер:805300023

Комплект:1

Примечание:20 GB/T93-1987

№ на схеме:31

Наименование:Bolt

Каталожный номер:805000281

Комплект:1

Примечание:M20x40 GB/T5783-2000

№ на схеме:32

Наименование:Bolt

Каталожный номер:252903801

Комплект:1

Примечание:

№ на схеме:33

Наименование:Washer

Каталожный номер:805300048

Комплект:1

Примечание:30 GB/T93-1987
