Ковш для камней (3.0m3) 253000540

Ковш для камней (3.0m3) 253000540

← Ковш в сборе (2.7m3) 253000538 Ковш для легких материалов (3.5m3) 253000542 →

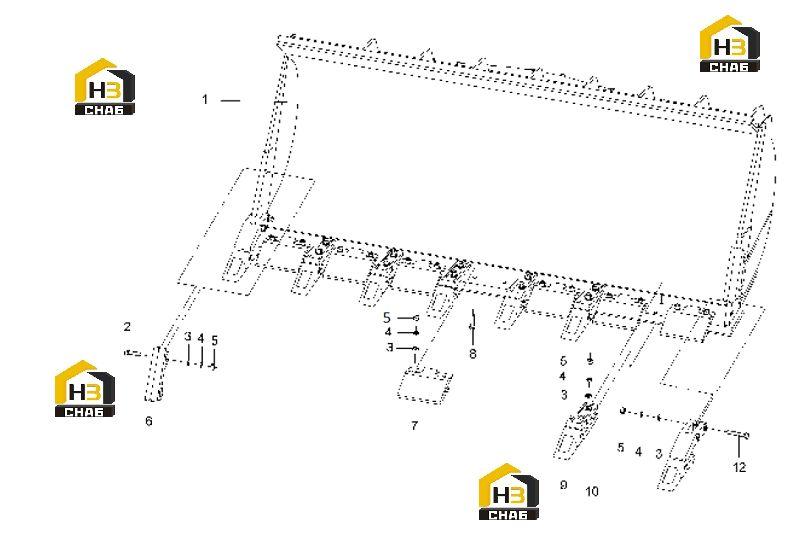

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Bucket
Каталожный номер:252101782
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Bolt
Каталожный номер:805000113
Комплект:4
Примечание:GB5783-86 M20x80
0 ₽
шт
№ на схеме:3
Наименование:Washer
Каталожный номер:805300112
Комплект:30
Примечание:GB97.1-85 20
0 ₽
шт
№ на схеме:4
Наименование:Washer
Каталожный номер:805300023
Комплект:30
Примечание:GB93-87 20
0 ₽
шт
№ на схеме:5
Наименование:Nut
Каталожный номер:805200052
Комплект:30
Примечание:GB6170-86 20
0 ₽
шт
№ на схеме:6
Наименование:Protection Sleeve
Каталожный номер:252101005
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Blade
Каталожный номер:252101235
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Bolt
Каталожный номер:805000379
Комплект:16
Примечание:GB5782-86 M20x70
0 ₽
шт
№ на схеме:9
Наименование:Tooth
Каталожный номер:819906012
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Bolt
Каталожный номер:252100838
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Side Tooth
Каталожный номер:819906011
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Bolt
Каталожный номер:805000250
Комплект:4
Примечание:GB5783-86 M20x100
