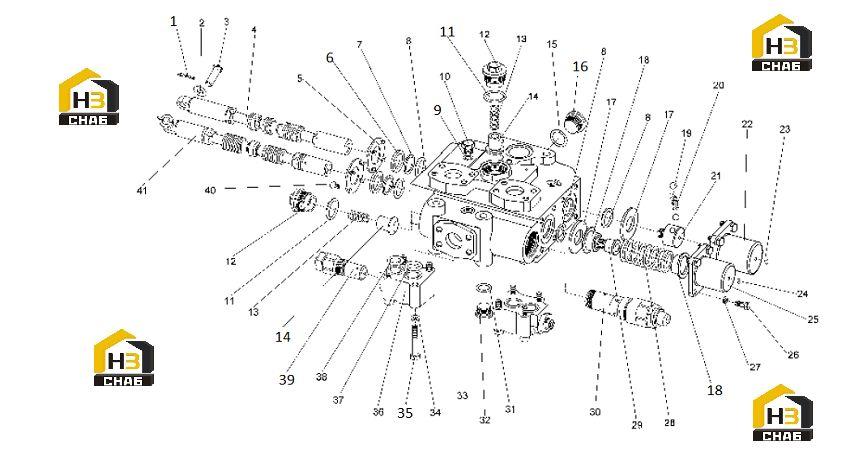

Клапан распределительный gdf-32

← Цилиндры рулевые 860118353, 101210 Механизм ковша 252100259 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Pin Shaft

Каталожный номер:GB91-86

Комплект:2

Примечание:4x20

№ на схеме:2

Наименование:Washer

Каталожный номер:GB97.2-85

Комплект:2

Примечание:12

№ на схеме:3

Наименование:Pin

Каталожный номер:DF-32-01

Комплект:2

Примечание:

№ на схеме:4

Наименование:Slide Valve

Каталожный номер:GDF-32-03a

Комплект:1

Примечание:

№ на схеме:5

Наименование:Plank

Каталожный номер:GDF-32-04

Комплект:2

Примечание:

№ на схеме:6

Наименование:Dust Ring

Каталожный номер:CK28

Комплект:2

Примечание:

№ на схеме:7

Наименование:Washer

Каталожный номер:GDF-32-02

Комплект:2

Примечание:

№ на схеме:8

Наименование:O-Ring

Каталожный номер:GB3452.1-82

Комплект:2

Примечание:27.7x3.55

№ на схеме:9

Наименование:O-Ring

Каталожный номер:GB3452.1-82

Комплект:1

Примечание:11.8x2.1

№ на схеме:10

Наименование:Screw Plug

Каталожный номер:GDF-32-18

Комплект:1

Примечание:

№ на схеме:11

Наименование:O-Ring

Каталожный номер:GB3452.1-82

Комплект:2

Примечание:31.5x3.55

№ на схеме:12

Наименование:Single Direction Seat

Каталожный номер:GDF-32-05

Комплект:2

Примечание:

№ на схеме:13

Наименование:Single Direction Spring

Каталожный номер:GDF-32-07

Комплект:2

Примечание:

№ на схеме:14

Наименование:Single Direction Valve

Каталожный номер:GDF-32-08

Комплект:2

Примечание:

№ на схеме:15

Наименование:O-Ring

Каталожный номер:GB1235-76

Комплект:1

Примечание:32x3.1

№ на схеме:16

Наименование:Screw Plug

Каталожный номер:DF-32-20A

Комплект:1

Примечание:

№ на схеме:17

Наименование:Plank

Каталожный номер:GDF-32-09A

Комплект:2

Примечание:

№ на схеме:18

Наименование:Spring Seat

Каталожный номер:GDF-32-11

Комплект:2

Примечание:

№ на схеме:19

Наименование:Steel Ball

Каталожный номер:GB308-77

Комплект:2

Примечание:7/16"

№ на схеме:20

Наименование:Spring

Каталожный номер:407428

Комплект:1

Примечание:

№ на схеме:21

Наименование:Spring Seat

Каталожный номер:GDF-32-15

Комплект:1

Примечание:

№ на схеме:22

Наименование:End Cover

Каталожный номер:GDF-32-14B

Комплект:1

Примечание:

№ на схеме:23

Наименование:End Cover Rubber Stuff

Каталожный номер:GDF-32-20

Комплект:1

Примечание:

№ на схеме:24

Наименование:End Cover Rubber Stuff

Каталожный номер:GDF-32-19

Комплект:1

Примечание:

№ на схеме:25

Наименование:End Cover

Каталожный номер:GDF-32-12B

Комплект:1

Примечание:

№ на схеме:26

Наименование:Bolt

Каталожный номер:GB21-76

Комплект:8

Примечание:M8x20

№ на схеме:27

Наименование:Washer

Каталожный номер:GB93-76

Комплект:8

Примечание:

№ на схеме:28

Наименование:Spring

Каталожный номер:GDF-32-16

Комплект:1

Примечание:

№ на схеме:29

Наименование:Spring Seat

Каталожный номер:GDF-32-10a

Комплект:1

Примечание:

№ на схеме:30

Наименование:Safety Valve

Каталожный номер:DFx-32-09

Комплект:1

Примечание:

№ на схеме:31

Наименование:O-Ring

Каталожный номер:GB3452.1-82

Комплект:1

Примечание:21.2x2.65

№ на схеме:32

Наименование:Screw Plug

Каталожный номер:GDF-25-18B

Комплект:1

Примечание:

№ на схеме:33

Наименование:Main Valve Body

Каталожный номер:GDF-32-01C

Комплект:1

Примечание:

№ на схеме:34

Наименование:Washer

Каталожный номер:GB/T93-1987

Комплект:8

Примечание:10

№ на схеме:35

Наименование:Bolt

Каталожный номер:GB/T5782-2000

Комплект:8

Примечание:M10x60

№ на схеме:36

Наименование:Over Loading Valve

Каталожный номер:ZL50106C1-01

Комплект:2

Примечание:

№ на схеме:37

Наименование:O-Ring

Каталожный номер:GB1235-76

Комплект:2

Примечание:32x3.1

№ на схеме:38

Наименование:O-Ring

Каталожный номер:GB1235-76

Комплект:2

Примечание:28x3.1

№ на схеме:39

Наименование:Over Loading Valve

Каталожный номер:YBF-01

Комплект:2

Примечание:

№ на схеме:40

Наименование:Bolt

Каталожный номер:GB67-85

Комплект:8

Примечание:M6x11

№ на схеме:41

Наименование:Tilt Plunger

Каталожный номер:GDF-32-06a

Комплект:1

Примечание:
