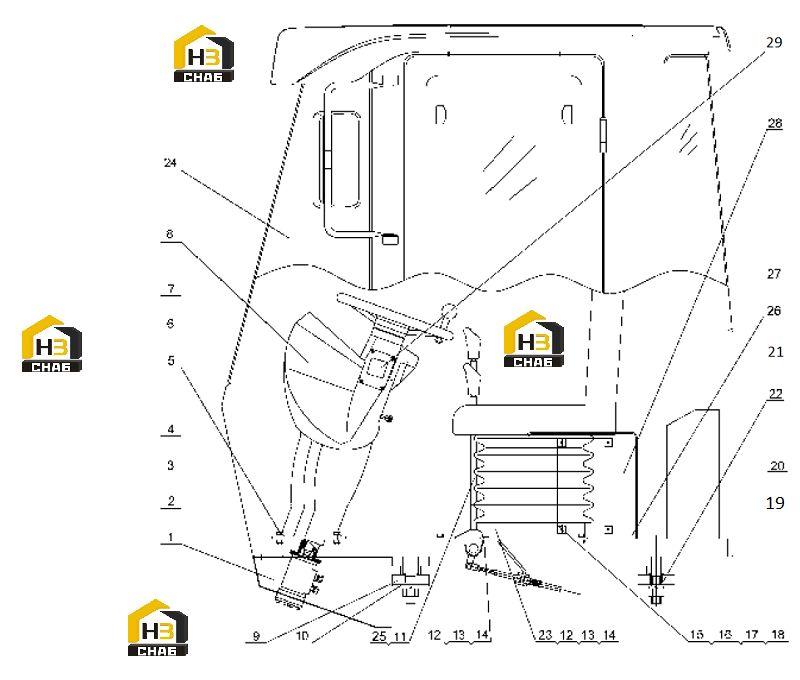

Кабина

← Насос нагнетательный 800901159, 860117735 Кабина в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Front Cover

Каталожный номер:252900675

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt

Каталожный номер:805000033

Комплект:6

Примечание:M8x16 GB/T5783-2000

№ на схеме:3

Наименование:Washer

Каталожный номер:805300069

Комплект:6

Примечание:8 GB/T97.1-2002

№ на схеме:4

Наименование:Washer

Каталожный номер:805300010

Комплект:6

Примечание:8 GB93-1987

№ на схеме:5

Наименование:Bolt

Каталожный номер:805000048

Комплект:12

Примечание:M12x35 GB/T5783-2000

№ на схеме:6

Наименование:Washer

Каталожный номер:805300018

Комплект:12

Примечание:12 GB93-1987

№ на схеме:7

Наименование:Washer

Каталожный номер:805300020

Комплект:12

Примечание:12 GB/T97.1-2002

№ на схеме:8

Наименование:Instrument Panel

Каталожный номер:252904034

Комплект:1

Примечание:

№ на схеме:9

Наименование:Absorber Group

Каталожный номер:252900306

Комплект:4

Примечание:

№ на схеме:10

Наименование:Plate

Каталожный номер:252900305

Комплект:8

Примечание:

№ на схеме:11

Наименование:Control Levers

Каталожный номер:252904026

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bolt

Каталожный номер:805000727

Комплект:9

Примечание:M10x25 GB/T5783-2000

№ на схеме:13

Наименование:Washer

Каталожный номер:805300014

Комплект:9

Примечание:10 GB93-1987

№ на схеме:14

Наименование:Washer

Каталожный номер:805300017

Комплект:9

Примечание:10 GB/T97.1-2002

№ на схеме:15

Наименование:Plate

Каталожный номер:252101204

Комплект:1

Примечание:

№ на схеме:16

Наименование:Stud

Каталожный номер:805100091

Комплект:4

Примечание:M6x12 GB/T67-2000

№ на схеме:17

Наименование:Washer

Каталожный номер:805300029

Комплект:4

Примечание:6 GB/T97.1-2002

№ на схеме:18

Наименование:Washer

Каталожный номер:805300030

Комплект:4

Примечание:6 GB93-1987

№ на схеме:19

Наименование:Bolt

Каталожный номер:805002145

Комплект:4

Примечание:M30x2x160 GB/T5786-2000

№ на схеме:20

Наименование:Washer

Каталожный номер:805301290

Комплект:4

Примечание:30 GB93-1987

№ на схеме:21

Наименование:Washer

Каталожный номер:805300118

Комплект:4

Примечание:30 GB/T97.1-2002

№ на схеме:22

Наименование:Nut

Каталожный номер:805200242

Комплект:4

Примечание:M30x2 GB/T6171-2000

№ на схеме:23

Наименование:Seat

Каталожный номер:801905237

Комплект:1

Примечание:XGZY03-VIII

№ на схеме:23

Наименование:Seat

Каталожный номер:801902733

Комплект:1

Примечание:XGZY03

№ на схеме:23

Наименование:Seat

Каталожный номер:801902762

Комплект:1

Примечание:XGZY01-III

№ на схеме:24

Наименование:Cab

Каталожный номер:252904035

Комплект:1

Примечание:

№ на схеме:25

Наименование:Control Levers

Каталожный номер:252904031

Комплект:1

Примечание:

№ на схеме:26

Наименование:Cover

Каталожный номер:252900304

Комплект:4

Примечание:

№ на схеме:27

Наименование:Rubber Cushion

Каталожный номер:252900714

Комплект:-

Примечание:

№ на схеме:27

Наименование:Rubber Cushion

Каталожный номер:252900713

Комплект:1

Примечание:

№ на схеме:28

Наименование:Control Box

Каталожный номер:252600187

Комплект:1

Примечание:

№ на схеме:29

Наименование:Shift Control System

Каталожный номер:252903824

Комплект:1

Примечание:
