Бак топливный

Бак топливный

← Система двигателя Педаль газа →

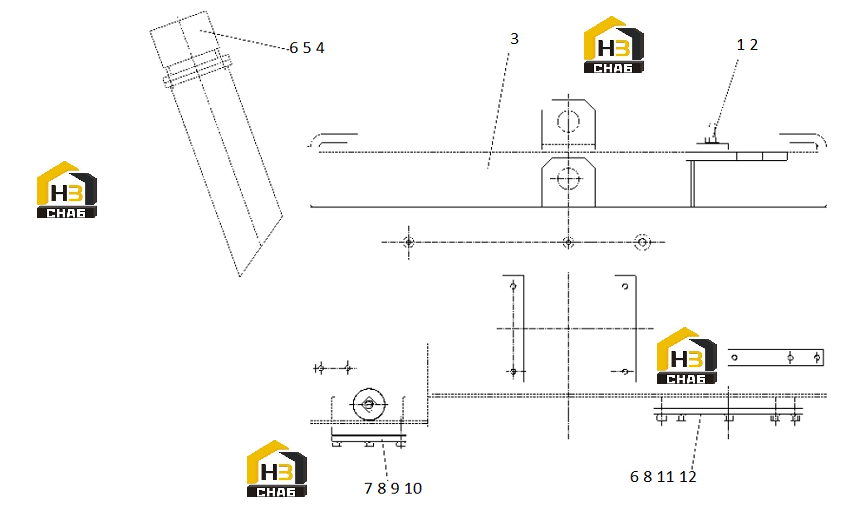

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:
Наименование:Filter
Каталожный номер:803164230
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:1
Наименование:Washer
Каталожный номер:805301410
Комплект:2
Примечание:14 Q/SC1294-2000
0 ₽
шт
№ на схеме:2
Наименование:Joint
Каталожный номер:252100466
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Fuel Tank
Каталожный номер:252901221
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Filter
Каталожный номер:803164217
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Bolt
Каталожный номер:805000017
Комплект:12
Примечание:M8x25 GB/T5783-2000
0 ₽
шт
№ на схеме:6
Наименование:Washer
Каталожный номер:805300010
Комплект:12
Примечание:8 GB/T93-1987
0 ₽
шт
№ на схеме:7
Наименование:Flange
Каталожный номер:252800419
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Washer
Каталожный номер:250200206
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Bolt
Каталожный номер:805000727
Комплект:6
Примечание:M10x25 GB/T5783-2000
0 ₽
шт
№ на схеме:10
Наименование:Washer
Каталожный номер:805300014
Комплект:6
Примечание:10 GB/T93-1987
0 ₽
шт
№ на схеме:11
Наименование:Cover Board
Каталожный номер:252900311
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Rubber Washer
Каталожный номер:252100465
Комплект:1
Примечание:
