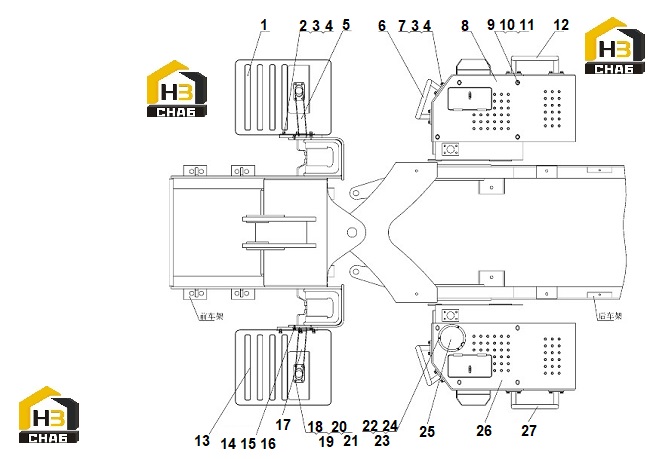

Сборка платформы (251801486)

← Обод в сборе (800302356) Рама передняя (251804287) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Right Fender

Каталожный номер:253000638

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt

Каталожный номер:805000715

Комплект:6

Примечание:M12x25 GB/T5783-2000

№ на схеме:3

Наименование:Washer

Каталожный номер:805300020

Комплект:22

Примечание:12 GB/T97.1-2002

№ на схеме:4

Наименование:Washer

Каталожный номер:805301285

Комплект:22

Примечание:12 GB/T93-1987

№ на схеме:5

Наименование:Right Lamp Protector

Каталожный номер:252101013

Комплект:1

Примечание:

№ на схеме:6

Наименование:Front Fence

Каталожный номер:251804917

Комплект:2

Примечание:

№ на схеме:7

Наименование:Bolt

Каталожный номер:805000048

Комплект:16

Примечание:M12x35 GB/T5783-2000

№ на схеме:8

Наименование:Left Platform

Каталожный номер:251804927

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bolt

Каталожный номер:805000017

Комплект:8

Примечание:M16x35 GB/T5783-2000

№ на схеме:10

Наименование:Washer

Каталожный номер:805301322

Комплект:8

Примечание:16 GB/T97.1-2002

№ на схеме:11

Наименование:Washer

Каталожный номер:805300011

Комплект:8

Примечание:16 GB/T93-1987

№ на схеме:12

Наименование:Right Rear Fence

Каталожный номер:251804925

Комплект:1

Примечание:

№ на схеме:13

Наименование:Left Fender

Каталожный номер:253000634

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bolt

Каталожный номер:805000727

Комплект:8

Примечание:M10x25 GB/T5783-2000

№ на схеме:15

Наименование:Washer

Каталожный номер:805300017

Комплект:8

Примечание:10 GB/T97.1-2002

№ на схеме:16

Наименование:Washer

Каталожный номер:805300014

Комплект:8

Примечание:10 GB/T93-1987

№ на схеме:17

Наименование:Left Lamp Protector

Каталожный номер:803164974

Комплект:1

Примечание:

№ на схеме:18

Наименование:Bolt

Каталожный номер:805000018

Комплект:8

Примечание:M8x20 GB/T5783-2000

№ на схеме:19

Наименование:Washer

Каталожный номер:805300069

Комплект:8

Примечание:8 GB/T97.1-2002

№ на схеме:20

Наименование:Washer

Каталожный номер:805300010

Комплект:8

Примечание:8 GB/T93-1987

№ на схеме:21

Наименование:Nut

Каталожный номер:805200045

Комплект:8

Примечание:M8 GB/T6170-2000

№ на схеме:22

Наименование:Bolt

Каталожный номер:805000010

Комплект:3

Примечание:M5x20 GB/T5783-2000

№ на схеме:23

Наименование:Washer

Каталожный номер:805300109

Комплект:3

Примечание:5 GB/T93-1987

№ на схеме:24

Наименование:Washer

Каталожный номер:805300119

Комплект:3

Примечание:5 GB/T97.1-2002

№ на схеме:25

Наименование:Cover

Каталожный номер:251801374

Комплект:1

Примечание:

№ на схеме:26

Наименование:Left Platform

Каталожный номер:251804921

Комплект:1

Примечание:

№ на схеме:27

Наименование:Left Rear Fense

Каталожный номер:251804919

Комплект:1

Примечание:
