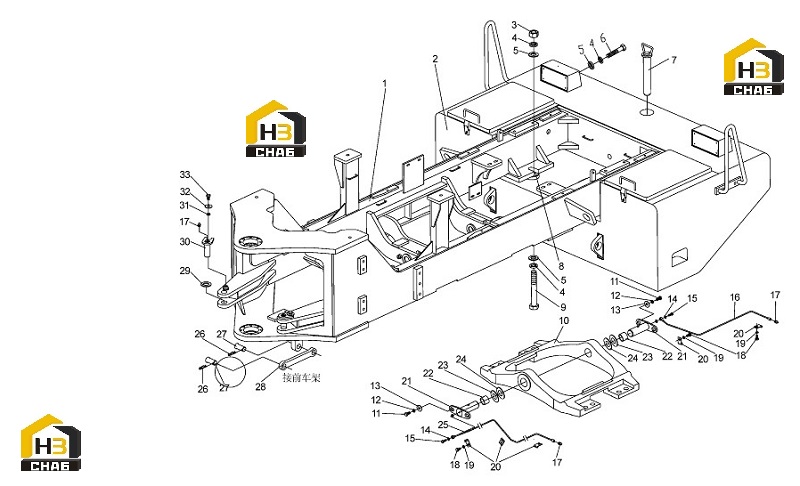

Рама задняя

← Рама передняя (251804287) Противовес (251804408) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Rear Frame

Каталожный номер:251804784

Комплект:1

Примечание:equipped with Weichai engine

№ на схеме:1.1

Наименование:Rear Frame

Каталожный номер:251804688

Комплект:1

Примечание:equipped with Shangchai engine

№ на схеме:2

Наименование:Counterweight

Каталожный номер:251804408

Комплект:1

Примечание:

№ на схеме:3

Наименование:Nut

Каталожный номер:805200124

Комплект:2

Примечание:M36x3 GB/T6171-2000

№ на схеме:4

Наименование:Washer

Каталожный номер:805300077

Комплект:6

Примечание:36 GB/T93-1987

№ на схеме:5

Наименование:Washer

Каталожный номер:805300047

Комплект:6

Примечание:36 GB/T97.1-2002

№ на схеме:6

Наименование:Bolt

Каталожный номер:805002114

Комплект:2

Примечание:M36x3x300 GB/T5785-2000

№ на схеме:7

Наименование:Drawing Pin

Каталожный номер:252100775

Комплект:1

Примечание:belt

№ на схеме:8

Наименование:Adjusting Washer

Каталожный номер:251500140

Комплект:4

Примечание:

№ на схеме:9

Наименование:Bolt

Каталожный номер:805002113

Комплект:2

Примечание:M36x3x280 GB/T5785-2000

№ на схеме:10

Наименование:Sub-Frame

Каталожный номер:250200492

Комплект:1

Примечание:

№ на схеме:11

Наименование:Bolt

Каталожный номер:805000699

Комплект:4

Примечание:M14x25 GB/T5783-2000

№ на схеме:12

Наименование:Washer

Каталожный номер:805301295

Комплект:4

Примечание:14 GB/T93-1987

№ на схеме:13

Наименование:Washer

Каталожный номер:805300121

Комплект:4

Примечание:14 GB/T96.1-2002

№ на схеме:14

Наименование:Washer

Каталожный номер:250200730

Комплект:4

Примечание:

№ на схеме:15

Наименование:Bolt

Каталожный номер:250200189

Комплект:2

Примечание:

№ на схеме:16

Наименование:Oil Feed Pipe

Каталожный номер:251800602

Комплект:1

Примечание:

№ на схеме:17

Наименование:Grease Cup

Каталожный номер:801100336

Комплект:4

Примечание:M10x1 JB/T7940.1-1995

№ на схеме:18

Наименование:Bolt

Каталожный номер:805000033

Комплект:6

Примечание:M8x16 GB/T5783-2000

№ на схеме:19

Наименование:Washer

Каталожный номер:805300010

Комплект:3

Примечание:8 GB/T93-1987

№ на схеме:20

Наименование:Clamp

Каталожный номер:803604600

Комплект:5

Примечание:

№ на схеме:21

Наименование:Sub-Frame Pin

Каталожный номер:250200456

Комплект:2

Примечание:

№ на схеме:22

Наименование:Sleeve

Каталожный номер:250200493

Комплект:2

Примечание:

№ на схеме:23

Наименование:Washer

Каталожный номер:250200178

Комплект:2

Примечание:

№ на схеме:24

Наименование:Adjusting Washer

Каталожный номер:269900185

Комплект:2

Примечание:

№ на схеме:25

Наименование:Oil Feed Pin

Каталожный номер:251800601

Комплект:1

Примечание:

№ на схеме:26

Наименование:SpringPin

Каталожный номер:251500108

Комплект:2

Примечание:

№ на схеме:27

Наименование:Pin

Каталожный номер:805601624

Комплект:2

Примечание:B32,70 GB/T882-1986

№ на схеме:28

Наименование:Linkage Bar

Каталожный номер:251800380

Комплект:1

Примечание:

№ на схеме:29

Наименование:Adjusting Washer

Каталожный номер:251901033

Комплект:4

Примечание:

№ на схеме:30

Наименование:SteeringPin

Каталожный номер:251400276

Комплект:2

Примечание:

№ на схеме:31

Наименование:Washer

Каталожный номер:805300011

Комплект:2

Примечание:16 GB/T96.1-2002

№ на схеме:32

Наименование:Washer

Каталожный номер:805301286

Комплект:2

Примечание:16 GB/T93-1987

№ на схеме:33

Наименование:Bolt

Каталожный номер:805000022

Комплект:2

Примечание:M16x25 GB/T5783-2000
