Радиатор в сборе (sc9d220g2b1)

← Радиатор в сборе (wd10g220e21) Бак топливный (251801410) →

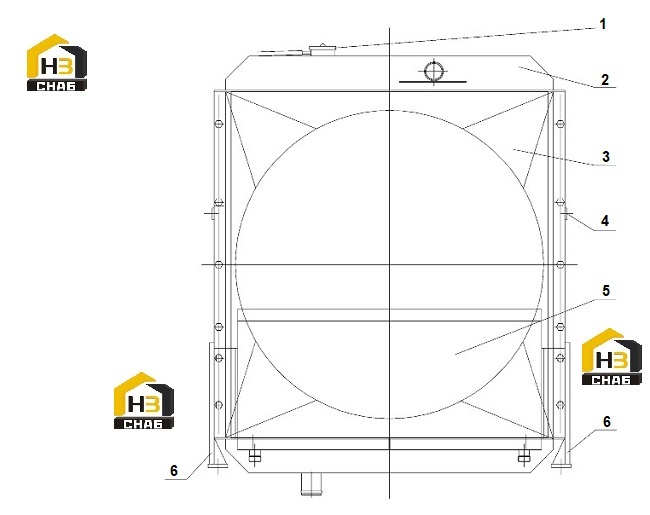

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cap

Каталожный номер:860112394

Комплект:1

Примечание:(0.7)

№ на схеме:2

Наименование:Engine Radiator

Каталожный номер:XGSX01-78A-1301000

Комплект:1

Примечание:

№ на схеме:3

Наименование:Shroud

Каталожный номер:XGSX01-78A-1301601

Комплект:1

Примечание:

№ на схеме:4

Наименование:Link

Каталожный номер:XGSX01-77A-1301910

Комплект:2

Примечание:

№ на схеме:5

Наименование:Hydraulic Oil Radiator

Каталожный номер:XGSX01-77AY-1300000

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bracket

Каталожный номер:XGSX01-78A-1301700

Комплект:2

Примечание:
