Педаль акселератора (252100842)

Педаль акселератора (252100842)

← Бак топливный (251801410) Трубопровод гидравлического радиатора →

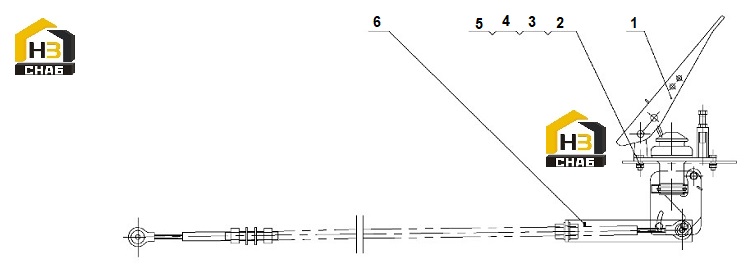

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Throttle Control Lever
Каталожный номер:803004130
Комплект:1
Примечание:SL(XZ)-1129002
0 ₽
шт
№ на схеме:2
Наименование:Bolt
Каталожный номер:805000031
Комплект:5
Примечание:M6x25 GB/T3783-2000
0 ₽
шт
№ на схеме:3
Наименование:Washer
Каталожный номер:805300029
Комплект:7
Примечание:6 GB/T97.1-2002
0 ₽
шт
№ на схеме:4
Наименование:Washer
Каталожный номер:805300030
Комплект:5
Примечание:6 GB/T93-1987
0 ₽
шт
№ на схеме:5
Наименование:Nut
Каталожный номер:805200053
Комплект:2
Примечание:M6 GB/T6170-2000
0 ₽
шт
№ на схеме:6
Наименование:Bracket
Каталожный номер:252100843
Комплект:1
Примечание:
