Патрубок радиатора

← Трубопровод гидравлического радиатора Труба корпуса маховика →

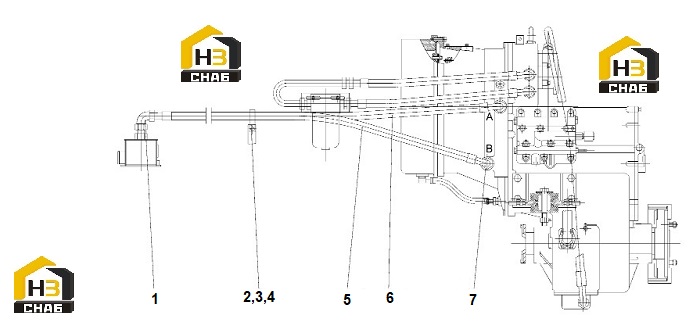

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Joint

Каталожный номер:803164301

Комплект:2

Примечание:LH28L

№ на схеме:2

Наименование:Clamp

Каталожный номер:803164314

Комплект:2

Примечание:3700935

№ на схеме:3

Наименование:Bolt

Каталожный номер:805000033

Комплект:2

Примечание:M8x16 GB/T3783-2000

№ на схеме:4

Наименование:Washer

Каталожный номер:805300010

Комплект:2

Примечание:8 GB/T93-1987

№ на схеме:5

Наименование:Hose

Каталожный номер:252900988

Комплект:1

Примечание:

№ на схеме:6

Наименование:Hose

Каталожный номер:252900989

Комплект:1

Примечание:

№ на схеме:7

Наименование:Joint

Каталожный номер:252101153

Комплект:2

Примечание:
