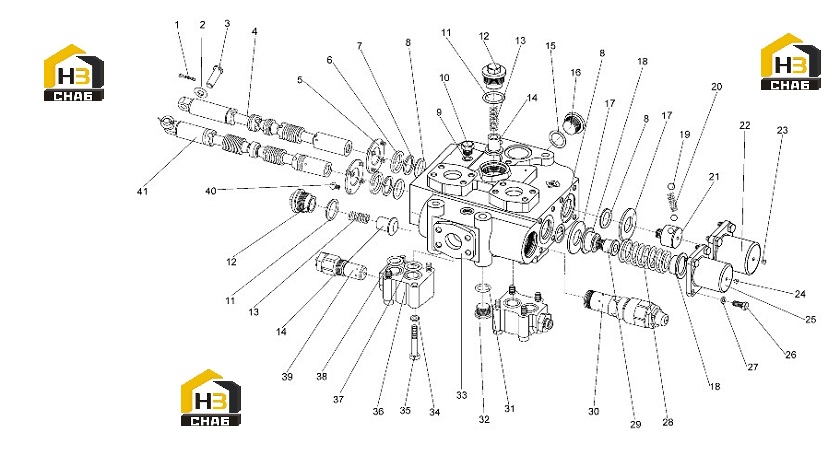

Клапан электромагнитный многоходовой df32d2 (251800152)

← Уплотнение рулевого цилиндра Клапан электромагнитный многоходовой df32d3 (803004103) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cotter Pin

Каталожный номер:-

Комплект:2

Примечание:4x20 GB/T91-2000

№ на схеме:2

Наименование:Washer

Каталожный номер:-

Комплект:2

Примечание:12 GB/T97.2-2002

№ на схеме:3

Наименование:Pin

Каталожный номер:-

Комплект:2

Примечание:DF-32-01

№ на схеме:4

Наименование:Boom Valve Bar

Каталожный номер:-

Комплект:1

Примечание:GDF-32III-03a

№ на схеме:5

Наименование:Plank

Каталожный номер:-

Комплект:2

Примечание:GDF-32-04

№ на схеме:6

Наименование:Dust Ring CK28

Каталожный номер:-

Комплект:2

Примечание:CK28 CK28

№ на схеме:7

Наименование:Washer

Каталожный номер:-

Комплект:2

Примечание:GDF-32-02

№ на схеме:8

Наименование:O-Ring

Каталожный номер:-

Комплект:2

Примечание:27.7x3.55 GB/T3452.1-1982

№ на схеме:9

Наименование:O-Ring

Каталожный номер:-

Комплект:1

Примечание:11.8x2.1 GB/T3452.1-1982

№ на схеме:10

Наименование:Screw Plug For Pressure Measuring Port

Каталожный номер:-

Комплект:1

Примечание:GDF-32-18

№ на схеме:11

Наименование:O-Ring

Каталожный номер:-

Комплект:2

Примечание:31.5x3.55 GB/T3452.1-1982

№ на схеме:12

Наименование:One Way Valve Seat

Каталожный номер:-

Комплект:2

Примечание:GDF-32-05

№ на схеме:13

Наименование:One Way Valve Spring

Каталожный номер:-

Комплект:2

Примечание:GDF-32-07

№ на схеме:14

Наименование:One Way Valve

Каталожный номер:-

Комплект:2

Примечание:GDF-32-08

№ на схеме:15

Наименование:O-Ring

Каталожный номер:-

Комплект:1

Примечание:32x3.1 GB1235-76

№ на схеме:16

Наименование:Screw Plug

Каталожный номер:-

Комплект:1

Примечание:DF-32-20A

№ на схеме:17

Наименование:Plank

Каталожный номер:-

Комплект:2

Примечание:GDF-32-09A

№ на схеме:18

Наименование:Spring Seat

Каталожный номер:-

Комплект:2

Примечание:GDF-32-11

№ на схеме:19

Наименование:Steel Ball

Каталожный номер:-

Комплект:2

Примечание:7/16" GB/T308-1977

№ на схеме:20

Наименование:Spring

Каталожный номер:-

Комплект:1

Примечание:407428

№ на схеме:21

Наименование:Spring Seat

Каталожный номер:-

Комплект:1

Примечание:GDF-32-15

№ на схеме:22

Наименование:End Cap

Каталожный номер:-

Комплект:1

Примечание:GDF-32-14B

№ на схеме:23

Наименование:End Cap Rubber Plug

Каталожный номер:-

Комплект:1

Примечание:GDF-32-20

№ на схеме:24

Наименование:End Cap Rubber Plug

Каталожный номер:-

Комплект:1

Примечание:GDF-32-19

№ на схеме:25

Наименование:End Cap

Каталожный номер:-

Комплект:1

Примечание:GDF-32-12B

№ на схеме:26

Наименование:Bolt

Каталожный номер:-

Комплект:8

Примечание:M8x20 GB/T21-1976

№ на схеме:27

Наименование:Washer

Каталожный номер:-

Комплект:8

Примечание:8 GB/T93-1987

№ на схеме:28

Наименование:Return Spring

Каталожный номер:-

Комплект:1

Примечание:GDF-32-16

№ на схеме:29

Наименование:Spring Seat

Каталожный номер:-

Комплект:1

Примечание:GDF-32-10a

№ на схеме:30

Наименование:Safety Valve

Каталожный номер:-

Комплект:1

Примечание:DFx-32-09

№ на схеме:31

Наименование:O-Ring

Каталожный номер:-

Комплект:1

Примечание:21.2x2.65 GB/T3452.1-1982

№ на схеме:32

Наименование:Screw Plug

Каталожный номер:-

Комплект:1

Примечание:GDF-25-18B

№ на схеме:33

Наименование:Main Valve Body

Каталожный номер:-

Комплект:1

Примечание:GDF-32-01C

№ на схеме:34

Наименование:Washer

Каталожный номер:-

Комплект:8

Примечание:10 GB/T93-1987

№ на схеме:35

Наименование:Bolt

Каталожный номер:-

Комплект:8

Примечание:M10x60 GB/T5782-2000

№ на схеме:36

Наименование:Over Load Valve

Каталожный номер:-

Комплект:2

Примечание:ZL50106C1-01

№ на схеме:37

Наименование:O-Ring

Каталожный номер:-

Комплект:2

Примечание:32x3.1 GB/T1235-1976

№ на схеме:38

Наименование:O-Ring

Каталожный номер:-

Комплект:2

Примечание:28x3.1 GB/T1235-1976

№ на схеме:39

Наименование:Over Load Valve

Каталожный номер:-

Комплект:2

Примечание:YBF-01

№ на схеме:40

Наименование:Bolt

Каталожный номер:-

Комплект:8

Примечание:M6x11 GB/T67-2000

№ на схеме:41

Наименование:Tilt Valve Bar

Каталожный номер:-

Комплект:1

Примечание:GDF-32III-06a
