Зажим трубы 252909515

← Клапан разгрузочный 252913180 Зажим трубы 252909967 →

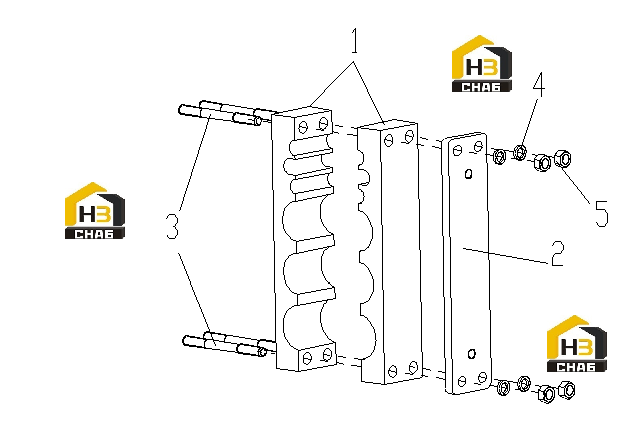

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:RUBBER PLATE

Каталожный номер:252113739

Комплект:2

Примечание:

№ на схеме:2

Наименование:CARD

Каталожный номер:252909547

Комплект:1

Примечание:

№ на схеме:3

Наименование:SCREW

Каталожный номер:805002242

Комплект:4

Примечание:GB/T901-1988 M10×110

№ на схеме:4

Наименование:WASHER

Каталожный номер:805300014

Комплект:4

Примечание:GB/T93-1987 10

№ на схеме:5

Наименование:NUT

Каталожный номер:805200048

Комплект:4

Примечание:GB/T6170-2000 M10
