Устройство привода вентилятора fa9347

← Болты привода вентилятора fa9739-01 Маховик двигателя fw9878 →

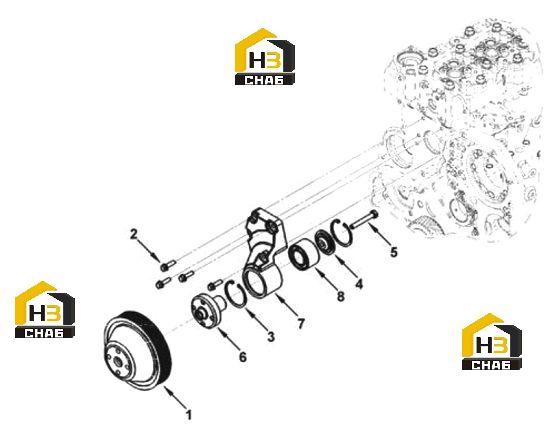

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:PULLEY

Каталожный номер:3914461

Комплект:1

Примечание:

№ на схеме:2

Наименование:SCREW

Каталожный номер:3928873

Комплект:4

Примечание:M8 x 1.25 x 40

№ на схеме:3

Наименование:WASHER

Каталожный номер:3035960

Комплект:2

Примечание:

№ на схеме:4

Наименование:RETAINER

Каталожный номер:3923044

Комплект:1

Примечание:

№ на схеме:5

Наименование:SCREW

Каталожный номер:3907769

Комплект:1

Примечание:M10 x 1.75 x 70

№ на схеме:6

Наименование:CUBE

Каталожный номер:3911924

Комплект:1

Примечание:

№ на схеме:7

Наименование:SUPPORT

Каталожный номер:3911923

Комплект:1

Примечание:

№ на схеме:7

Наименование:SUPPORT

Каталожный номер:3911922

Комплект:1

Примечание:Contain 3～8

№ на схеме:8

Наименование:BEARING

Каталожный номер:3910739

Комплект:1

Примечание:
