Цилиндр ковша 252115449

Цилиндр ковша 252115449

← Узел фланцевый 252910618 Цилиндр рулевой 803004341_3030 →

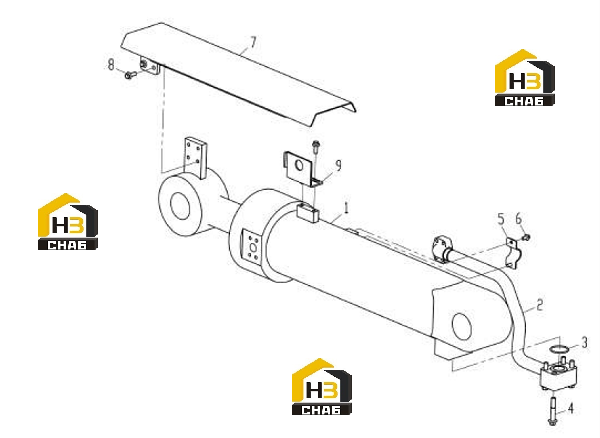

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:BUCKET CYLINDER
Каталожный номер:803004341
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:TUBE
Каталожный номер:252909532
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:RING
Каталожный номер:803401133
Комплект:1
Примечание:47.22×3.53
0 ₽
шт
№ на схеме:4
Наименование:SCREW
Каталожный номер:805048023
Комплект:4
Примечание:GB/T16674.1-2004 M12×70
0 ₽
шт
№ на схеме:5
Наименование:SUPPORT
Каталожный номер:252909611
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:SCREW
Каталожный номер:805004755
Комплект:2
Примечание:GB/T16674.1-2004 M8×16
0 ₽
шт
№ на схеме:7
Наименование:COVERAGE
Каталожный номер:253000349
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:SCREW
Каталожный номер:805004763
Комплект:6
Примечание:GB/T16674.1-2004 M10×25
0 ₽
шт
№ на схеме:9
Наименование:CARD
Каталожный номер:253500981
Комплект:1
Примечание:
