Трубопровод с многоходовым клапаном 252116107

Трубопровод с многоходовым клапаном 252116107

← Система гидравлическая рабочая 252116112 Узел крепления стальной трубы к подъемному рычагу 252910618 →

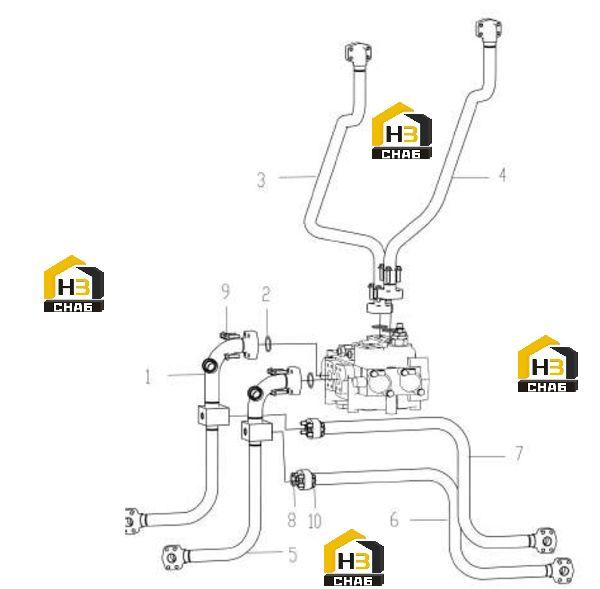

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:TUBE
Каталожный номер:252116111
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:O-RING
Каталожный номер:803401130
Комплект:4
Примечание:37.69×3.53
0 ₽
шт
№ на схеме:3
Наименование:TUBE
Каталожный номер:252113925
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:TUBE
Каталожный номер:252113926
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:TUBE
Каталожный номер:252116110
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:TUBE
Каталожный номер:252113929
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:TUBE
Каталожный номер:252113930
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:RING
Каталожный номер:803401127
Комплект:2
Примечание:32.92×3.53
0 ₽
шт
№ на схеме:9
Наименование:SCREW
Каталожный номер:805048007
Комплект:16
Примечание:GB/T16674.1-2004 M10×35
0 ₽
шт
№ на схеме:10
Наименование:SCREW
Каталожный номер:805048008
Комплект:8
Примечание:GB/T16674.1-2004 M10×40
