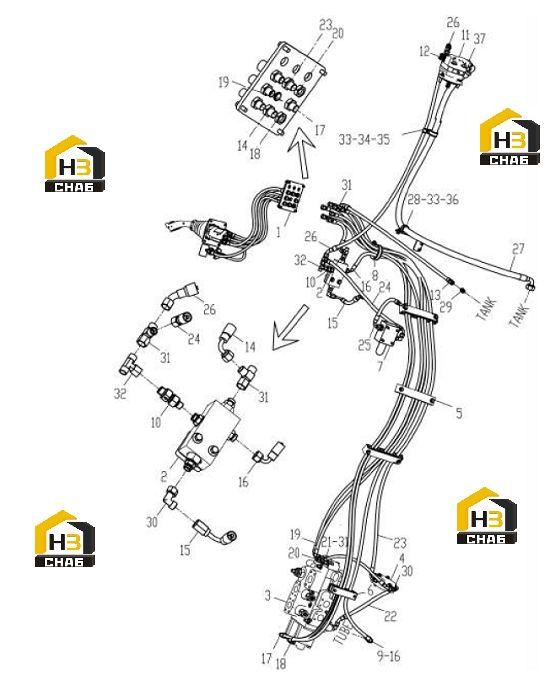

Система пилотная 252117678

← Узел крепления шланга для усиления потока 252909539 Клапан двухкомпонентный распределительный →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:PILOT LINE

Каталожный номер:252116171

Комплект:1

Примечание:

№ на схеме:2

Наименование:VALVE GROUP

Каталожный номер:252912140

Комплект:1

Примечание:

№ на схеме:3

Наименование:MAIN VALVE GROUP

Каталожный номер:252113922

Комплект:1

Примечание:

№ на схеме:4

Наименование:VALVE GROUP

Каталожный номер:252115127

Комплект:1

Примечание:SXF(21BAR)

№ на схеме:5

Наименование:HOSE CLAMP SET

Каталожный номер:252911367

Комплект:3

Примечание:

№ на схеме:6

Наименование:HOSE CLAMP SET

Каталожный номер:252113935

Комплект:1

Примечание:

№ на схеме:7

Наименование:VALVE GROUP

Каталожный номер:252114069

Комплект:1

Примечание:(2.5)

№ на схеме:8

Наименование:HOSE CLAMP SET

Каталожный номер:253007881

Комплект:1

Примечание:

№ на схеме:9

Наименование:VALVE

Каталожный номер:803004100

Комплект:1

Примечание:

№ на схеме:10

Наименование:VALVE

Каталожный номер:803004077

Комплект:1

Примечание:

№ на схеме:11

Наименование:HOSE

Каталожный номер:252117684

Комплект:1

Примечание:

№ на схеме:12

Наименование:VALVE

Каталожный номер:252117683

Комплект:1

Примечание:

№ на схеме:13

Наименование:HOSE

Каталожный номер:803382131

Комплект:1

Примечание:

№ на схеме:14

Наименование:HOSE

Каталожный номер:803170871

Комплект:1

Примечание:

№ на схеме:15

Наименование:HOSE

Каталожный номер:803414248

Комплект:1

Примечание:

№ на схеме:16

Наименование:HOSE

Каталожный номер:803413947

Комплект:1

Примечание:

№ на схеме:17

Наименование:HOSE

Каталожный номер:803176114

Комплект:1

Примечание:

№ на схеме:18

Наименование:HOSE

Каталожный номер:803176114

Комплект:1

Примечание:

№ на схеме:19

Наименование:HOSE

Каталожный номер:803175681

Комплект:1

Примечание:

№ на схеме:20

Наименование:HOSE

Каталожный номер:803175681

Комплект:1

Примечание:

№ на схеме:21

Наименование:HOSE

Каталожный номер:803411356

Комплект:1

Примечание:

№ на схеме:22

Наименование:HOSE

Каталожный номер:803416450

Комплект:1

Примечание:

№ на схеме:23

Наименование:HOSE

Каталожный номер:803190765

Комплект:1

Примечание:

№ на схеме:24

Наименование:HOSE

Каталожный номер:803371234

Комплект:1

Примечание:

№ на схеме:25

Наименование:HOSE

Каталожный номер:803103732

Комплект:1

Примечание:

№ на схеме:26

Наименование:HOSE

Каталожный номер:803409768

Комплект:1

Примечание:

№ на схеме:27

Наименование:HOSE

Каталожный номер:803422353

Комплект:1

Примечание:

№ на схеме:28

Наименование:CARD

Каталожный номер:253009461

Комплект:1

Примечание:

№ на схеме:29

Наименование:CONNECTOR

Каталожный номер:803103341

Комплект:1

Примечание:

№ на схеме:30

Наименование:CONNECTOR

Каталожный номер:803103351

Комплект:5

Примечание:

№ на схеме:31

Наименование:CONNECTOR

Каталожный номер:803162089

Комплект:4

Примечание:

№ на схеме:32

Наименование:CONNECTOR

Каталожный номер:803105353

Комплект:1

Примечание:

№ на схеме:33

Наименование:Clamp

Каталожный номер:803300794

Комплект:2

Примечание:Φ35

№ на схеме:34

Наименование:Clamp

Каталожный номер:803199325

Комплект:1

Примечание:Φ16

№ на схеме:35

Наименование:SCREW

Каталожный номер:805004755

Комплект:2

Примечание:GB/T16674.1-2004 M8×16

№ на схеме:36

Наименование:NUT

Каталожный номер:805203166

Комплект:1

Примечание:GB/T6177.1-2000 M8

№ на схеме:37

Наименование:FLANGE ASSEMBLY

Каталожный номер:252911072

Комплект:1

Примечание:
