Система охлаждения 252117660 (часть 2)

Система охлаждения 252117660 (часть 2)

← Система охлаждения 252117660 (часть 1) Система охлаждения 252117660 (часть 3) →

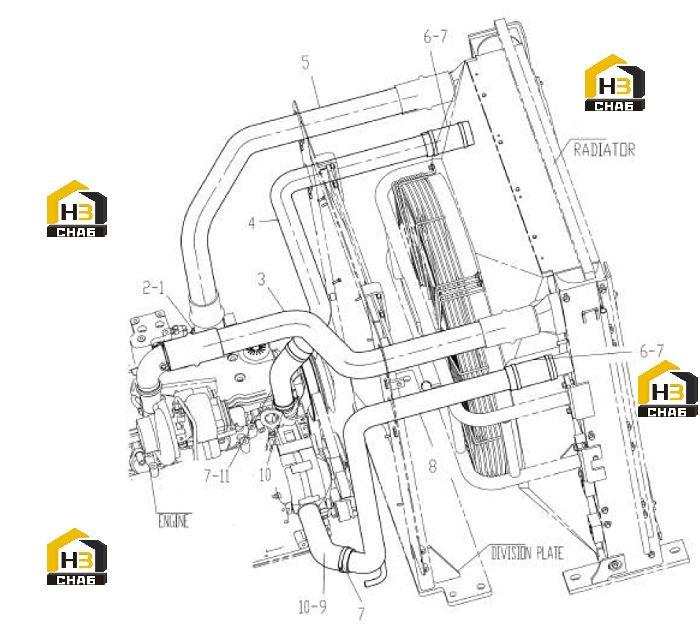

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:WASHER
Каталожный номер:252110364
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:JOINT PLATE
Каталожный номер:252110372
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:HOSE
Каталожный номер:252116609
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:HOSE
Каталожный номер:252114237
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:HOSE
Каталожный номер:252114240
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:HOSE
Каталожный номер:252804236
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Clamp
Каталожный номер:801902614
Комплект:6
Примечание:φ64-72
0 ₽
шт
№ на схеме:8
Наименование:HOSE
Каталожный номер:252114235
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:HOSE
Каталожный номер:252804232
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Clamp
Каталожный номер:801902608
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:HOSE
Каталожный номер:252608866
Комплект:1
Примечание:
