Система гидравлическая 252116098

Система гидравлическая 252116098

← Система охлаждения 252116144 Компоненты модуля стабилизации 252804073 →

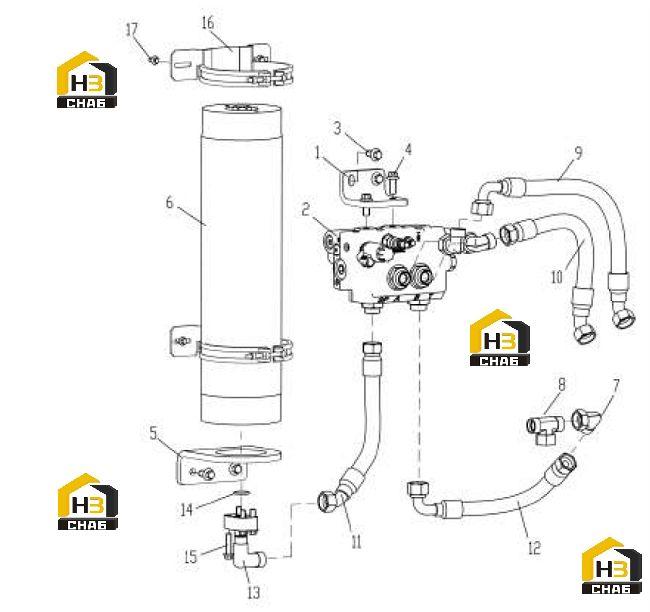

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:CARD
Каталожный номер:252115009
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:INSTABILITY UNIT
Каталожный номер:252804073
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:SCREW
Каталожный номер:805046466
Комплект:4
Примечание:GB/T6170-2000 M12×25
0 ₽
шт
№ на схеме:4
Наименование:SCREW
Каталожный номер:805004699
Комплект:2
Примечание:GB/T6170-2000 M12×30
0 ₽
шт
№ на схеме:5
Наименование:CARD
Каталожный номер:252116099
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:ACCUMULATOR
Каталожный номер:803084388
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:CONNECTOR
Каталожный номер:803173684
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:CONNECTOR
Каталожный номер:803163723
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:HOSE
Каталожный номер:803416433
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:HOSE
Каталожный номер:803416429
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:HOSE
Каталожный номер:803416429
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:HOSE
Каталожный номер:252803468
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:BLOCK
Каталожный номер:252116100
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:O-RING
Каталожный номер:803401122
Комплект:1
Примечание:24.99×3.53
0 ₽
шт
№ на схеме:15
Наименование:SCREW
Каталожный номер:805048008
Комплект:4
Примечание:M10×40
0 ₽
шт
№ на схеме:16
Наименование:SUPPORT
Каталожный номер:801971479
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:SCREW
Каталожный номер:805004755
Комплект:4
Примечание:GB/T6170-2000 M8×16
