Система давления 253009097

Система давления 253009097

← Фиксация трубы 252909530 Установка для измерения давления 253007929 →

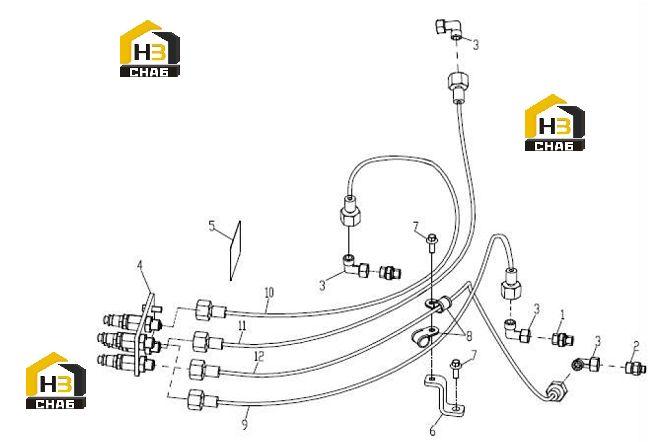

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:CONNECTOR
Каталожный номер:803103341
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:CONNECTOR
Каталожный номер:803164420
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:CONNECTOR
Каталожный номер:803103351
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:INSTALLATION GROUP
Каталожный номер:253007929
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:HARNESS
Каталожный номер:253101078
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:CARD
Каталожный номер:252909560
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:SCREW
Каталожный номер:805004756
Комплект:2
Примечание:GB/T16674.1-2004 M8×20
0 ₽
шт
№ на схеме:8
Наименование:Clamp
Каталожный номер:803199325
Комплект:2
Примечание:Φ16
0 ₽
шт
№ на схеме:9
Наименование:TUBE
Каталожный номер:252110317
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:TUBE
Каталожный номер:252110317
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:TUBE
Каталожный номер:252906069
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:TUBE
Каталожный номер:252110317
Комплект:1
Примечание:
