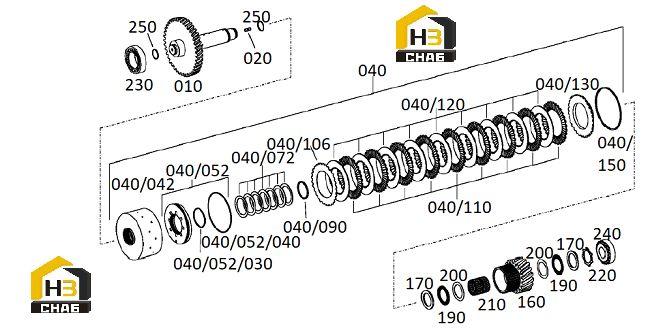

Пластины фрикционные (часть 1)

← Сапун 800358987 Пластины фрикционные (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме://030

Наименование:O-RING

Каталожный номер:0634.313.643

Комплект:1

Примечание:

№ на схеме://040

Наименование:O-RING

Каталожный номер:0634.313.796

Комплект:1

Примечание:

№ на схеме:/072

Наименование:SPRING

Каталожный номер:0501.316.541

Комплект:7

Примечание:

№ на схеме:/090

Наименование:RING

Каталожный номер:0501.324.228

Комплект:1

Примечание:

№ на схеме:/106

Наименование:FRICTION DISC

Каталожный номер:0501.212.371

Комплект:1

Примечание:

№ на схеме:/110

Наименование:FRICTION DISC

Каталожный номер:0501.212.370

Комплект:9

Примечание:

№ на схеме:/120

Наименование:INTERNAL CLUTCH DICO

Каталожный номер:0501.316.592

Комплект:9

Примечание:

№ на схеме:/130

Наименование:SHIM

Каталожный номер:4657.371.045

Комплект:1

Примечание:Z=34

№ на схеме:/150

Наименование:RETAINER

Каталожный номер:---

Комплект:1

Примечание:

№ на схеме:/150

Наименование:RETAINER

Каталожный номер:0730.513.701

Комплект:1

Примечание:h=2,1

№ на схеме:/150

Наименование:RETAINER

Каталожный номер:0730.513.702

Комплект:1

Примечание:h=2,25

№ на схеме:/150

Наименование:RETAINER

Каталожный номер:0730.513.703

Комплект:1

Примечание:h=2,4

№ на схеме:/150

Наименование:RETAINER

Каталожный номер:0730.513.709

Комплект:1

Примечание:h=3,30

№ на схеме:/150

Наименование:RETAINER

Каталожный номер:0730.513.705

Комплект:1

Примечание:h=2,7

№ на схеме:/150

Наименование:RETAINER

Каталожный номер:0730.513.706

Комплект:1

Примечание:h=2,85

№ на схеме:/150

Наименование:RETAINER

Каталожный номер:0730.513.707

Комплект:1

Примечание:h=3,0

№ на схеме:/150

Наименование:RETAINER

Каталожный номер:0730.513.708

Комплект:1

Примечание:h=3,15

№ на схеме:/052

Наименование:PISTON

Каталожный номер:4657.271.008

Комплект:1

Примечание:

№ на схеме:/150

Наименование:RETAINER

Каталожный номер:0730.513.710

Комплект:1

Примечание:h=3,45

№ на схеме:/150

Наименование:RETAINER

Каталожный номер:0730.513.711

Комплект:1

Примечание:h=3,60

№ на схеме:/150

Наименование:RETAINER

Каталожный номер:0730.513.712

Комплект:1

Примечание:h=3,75

№ на схеме:/150

Наименование:RETAINER

Каталожный номер:0730.513.713

Комплект:1

Примечание:h=3,90

№ на схеме:/150

Наименование:RETAINER

Каталожный номер:0730.513.714

Комплект:1

Примечание:h=4,05

№ на схеме:/150

Наименование:RETAINER

Каталожный номер:0730.513.715

Комплект:1

Примечание:h=4,20

№ на схеме:/150

Наименование:RETAINER

Каталожный номер:0730.513.704

Комплект:1

Примечание:h=2,55

№ на схеме:/042

Наименование:CLUTCH DISC

Каталожный номер:4657.371.034

Комплект:1

Примечание:Z=34*Z=46

№ на схеме:010

Наименование:AXIS

Каталожный номер:4657.371.043

Комплект:1

Примечание:Z=53

№ на схеме:020

Наименование:PRISONER

Каталожный номер:0636.607.039

Комплект:1

Примечание:

№ на схеме:040

Наименование:COUPLING

Каталожный номер:4657.271.009

Комплект:1

Примечание:

№ на схеме:160

Наименование:GUIDE WHEEL

Каталожный номер:4657.371.021

Комплект:1

Примечание:Z=23

№ на схеме:170

Наименование:JOINT

Каталожный номер:0635.290.114

Комплект:2

Примечание:

№ на схеме:190

Наименование:AXIAL POSITIONING PLATE

Каталожный номер:0735.368.076

Комплект:2

Примечание:

№ на схеме:200

Наименование:WASHER

Каталожный номер:0501.334.358

Комплект:2

Примечание:

№ на схеме:210

Наименование:NEEDLE ROLLER BEARING

Каталожный номер:0735.321.509

Комплект:1

Примечание:

№ на схеме:220

Наименование:RETAINER

Каталожный номер:0501.316.378

Комплект:1

Примечание:

№ на схеме:230

Наименование:BEARINGS

Каталожный номер:0735.300.547

Комплект:1

Примечание:

№ на схеме:240

Наименование:BEARINGS

Каталожный номер:0735.300.548

Комплект:1

Примечание:

№ на схеме:250

Наименование:RING

Каталожный номер:0734.401.267

Комплект:2

Примечание:
