Отсек для аккумуляторов 252116255

Отсек для аккумуляторов 252116255

← Крепление противовеса 252116240 Ящик для инструментов 252116244 →

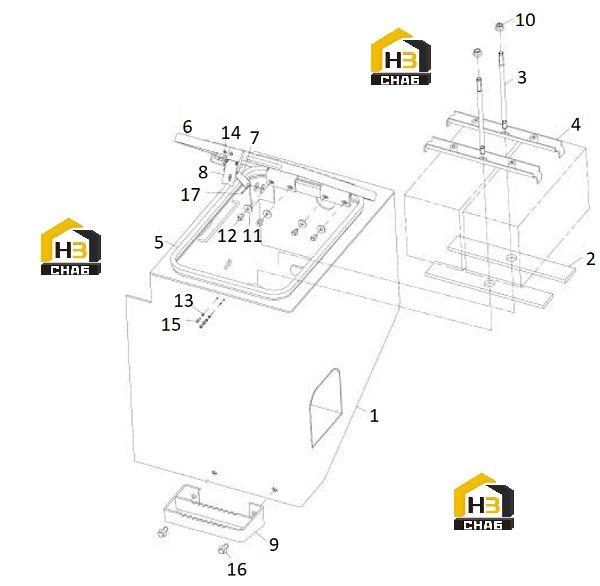

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:WELDED BRACKET SET
Каталожный номер:252116261
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Rubber
Каталожный номер:252910903
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:ROD
Каталожный номер:252910891
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:CARD
Каталожный номер:252910892
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:SEAL
Каталожный номер:252904020
Комплект:1
Примечание:L=1950 JT-05B
0 ₽
шт
№ на схеме:6
Наименование:COVERAGE
Каталожный номер:252904973
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:ROD
Каталожный номер:252117326
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:HANGS
Каталожный номер:251804394
Комплект:1
Примечание:NBS1013
0 ₽
шт
№ на схеме:9
Наименование:SUPPORT
Каталожный номер:251801075
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:NUT
Каталожный номер:805204006
Комплект:2
Примечание:GB/T6177.1-2000 M12
0 ₽
шт
№ на схеме:11
Наименование:WASHER
Каталожный номер:805338265
Комплект:6
Примечание:GB/T96.1-2002 8
0 ₽
шт
№ на схеме:12
Наименование:SCREW
Каталожный номер:805047997
Комплект:4
Примечание:GB/T16674.1-2004 M8×12
0 ₽
шт
№ на схеме:13
Наименование:WASHER
Каталожный номер:805300027
Комплект:5
Примечание:GB/T93-1987 4
0 ₽
шт
№ на схеме:14
Наименование:SCREW
Каталожный номер:805104436
Комплект:2
Примечание:GB/T818-2000 M4×8
0 ₽
шт
№ на схеме:15
Наименование:SCREW
Каталожный номер:805100266
Комплект:3
Примечание:GB/T818-2000 M4×12
0 ₽
шт
№ на схеме:16
Наименование:SCREW
Каталожный номер:805048016
Комплект:2
Примечание:GB/T16674.1-2004 M12×20
0 ₽
шт
№ на схеме:17
Наименование:PIN
Каталожный номер:805600029
Комплект:1
Примечание:GB/T91-2000 2×25
