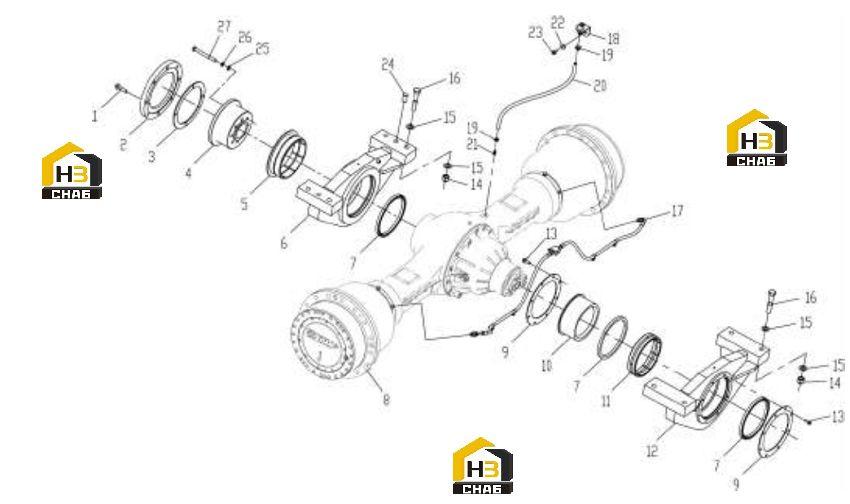

Мост задний в сборе 252117644

← Система ведущего моста 252117646 Трубопровод заднего моста 252107993 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:SCREW

Каталожный номер:805048471

Комплект:8

Примечание:GB/T16674.1-2004 M16×60

№ на схеме:2

Наименование:FLANGE

Каталожный номер:252100473

Комплект:1

Примечание:Z5G.1.6-1

№ на схеме:3

Наименование:JOINT

Каталожный номер:252100474

Комплект:1

Примечание:Z5G.1.6-2

№ на схеме:4

Наименование:AXIS

Каталожный номер:252300523

Комплект:1

Примечание:Z6G(II).1.4-1

№ на схеме:5

Наименование:BUSHING

Каталожный номер:252100475

Комплект:1

Примечание:Z5G.1.6-3

№ на схеме:6

Наименование:BACK SUPPORT

Каталожный номер:252110411

Комплект:1

Примечание:Z5GA(VII).3.1.1

№ на схеме:7

Наименование:SEAL

Каталожный номер:803164073

Комплект:3

Примечание:FB240×270×15D

№ на схеме:8

Наименование:REAR AXLE

Каталожный номер:275301264

Комплект:1

Примечание:WA2181

№ на схеме:9

Наименование:PLATE

Каталожный номер:253000682

Комплект:2

Примечание:600KVII.3.1-1

№ на схеме:10

Наименование:BUSHING

Каталожный номер:252300526

Комплект:1

Примечание:Z6G(II).1.4-4

№ на схеме:11

Наименование:BUSHING

Каталожный номер:252300525

Комплект:1

Примечание:Z6G(II).1.4-3

№ на схеме:12

Наименование:FRONT BRACKET

Каталожный номер:252110414

Комплект:1

Примечание:Z5GA(VII).3.1.2

№ на схеме:13

Наименование:SCREW

Каталожный номер:805004763

Комплект:16

Примечание:GB/T16674.1-2004 M10×25

№ на схеме:14

Наименование:NUT

Каталожный номер:805239072

Комплект:8

Примечание:GB/T889.2-2000 M24×2

№ на схеме:15

Наименование:WASHER

Каталожный номер:805300021

Комплект:16

Примечание:GB/T97.1-2002 24

№ на схеме:16

Наименование:SCREW

Каталожный номер:805048139

Комплект:8

Примечание:GB/T5785-2000 M24×2×130

№ на схеме:17

Наименование:REAR AXLE PIPE

Каталожный номер:252107993

Комплект:1

Примечание:W5G.3.1

№ на схеме:18

Наименование:CONNECTOR

Каталожный номер:251808372

Комплект:1

Примечание:500FV.3.1.1

№ на схеме:19

Наименование:Clamp

Каталожный номер:801902705

Комплект:2

Примечание:QC-T619-1999 C13-19

№ на схеме:20

Наименование:HOSE

Каталожный номер:226800180

Комплект:1

Примечание:JB/T8406-2008 B10×950

№ на схеме:21

Наименование:CONNECTOR

Каталожный номер:252604999

Комплект:1

Примечание:300KDCV.3-2

№ на схеме:22

Наименование:WASHER

Каталожный номер:805338265

Комплект:1

Примечание:GB/T96.1-2002 8

№ на схеме:23

Наименование:SCREW

Каталожный номер:805004755

Комплект:1

Примечание:GB/T16674.1-2004 M8×16

№ на схеме:24

Наименование:PIN

Каталожный номер:252101272

Комплект:2

Примечание:Z5G(CEII).6-1

№ на схеме:25

Наименование:WASHER

Каталожный номер:805300013

Комплект:8

Примечание:GB/T97.1-2002 16

№ на схеме:26

Наименование:WASHER

Каталожный номер:805300011

Комплект:8

Примечание:GB/T93-1987 16

№ на схеме:27

Наименование:SCREW

Каталожный номер:805002104

Комплект:8

Примечание:GB/T5785-2000 M16×1.5×150
