Линия пилотная 252116171

Линия пилотная 252116171

← Клапан предохранительный 252303034 Пластина монтажная трубопровода 253007935 →

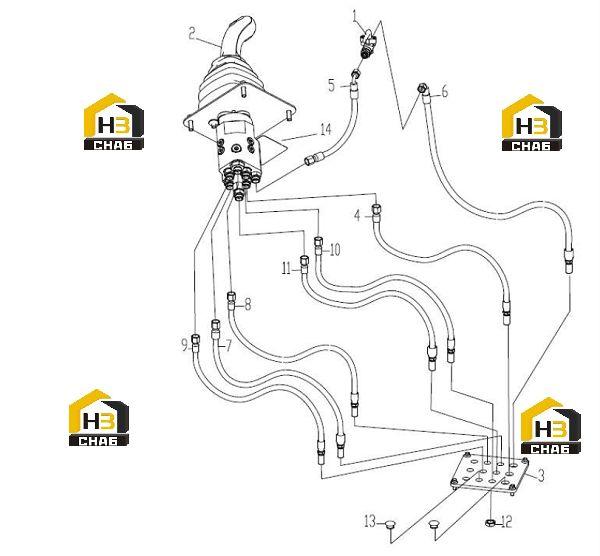

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:BALL VALVE
Каталожный номер:253007887
Комплект:1
Примечание:CRV-00(Y1)
0 ₽
шт
№ на схеме:2
Наименование:VALVE GROUP
Каталожный номер:252116168
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:ASSEMBLY GROUP
Каталожный номер:253007935
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:HOSE
Каталожный номер:253007916
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:HOSE
Каталожный номер:803107692
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:HOSE
Каталожный номер:253007914
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:HOSE
Каталожный номер:253007915
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:HOSE
Каталожный номер:253007916
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:HOSE
Каталожный номер:253007916
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:HOSE
Каталожный номер:253007916
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:HOSE
Каталожный номер:253007915
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:NUT
Каталожный номер:805200047
Комплект:7
Примечание:GB/T6173-2000 M16×1.5
0 ₽
шт
№ на схеме:13
Наименование:RUBBER COVER
Каталожный номер:251808049
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:INSTRUCTION STICKER
Каталожный номер:252101425
Комплект:1
Примечание:
