Крепления аккумулятора 252115692

Крепления аккумулятора 252115692

← Клапан тормозной 252115696 Система кабины 252116203 →

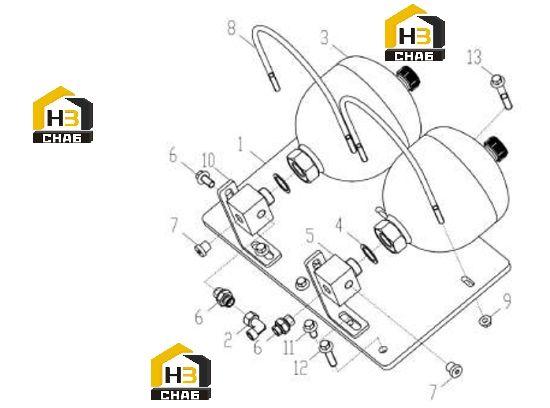

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:ACCUMULATOR ASSEMBLY
Каталожный номер:252116837
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:CONNECTOR
Каталожный номер:803103351
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:ACCUMULATOR
Каталожный номер:803004073
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:WASHER
Каталожный номер:805301416
Комплект:2
Примечание:27
0 ₽
шт
№ на схеме:5
Наименование:CONNECTOR
Каталожный номер:252100919
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:CONNECTOR
Каталожный номер:803104282
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:PLUG
Каталожный номер:803103961
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:U-BOLT
Каталожный номер:252400294
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:NUT
Каталожный номер:805238400
Комплект:4
Примечание:GB/T6177.1-2000 M8
0 ₽
шт
№ на схеме:10
Наименование:SUPPORT
Каталожный номер:252700185
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:SCREW
Каталожный номер:805004770
Комплект:6
Примечание:GB/T16674.1-2004 M10×20
0 ₽
шт
№ на схеме:12
Наименование:SCREW
Каталожный номер:805048008
Комплект:2
Примечание:GB/T16674.1-2004 M10×40
0 ₽
шт
№ на схеме:13
Наименование:SCREW
Каталожный номер:805048010
Комплект:1
Примечание:GB/T16674.1-2004 M10×60
