Крепление топливного бака 252116620

Крепление топливного бака 252116620

← Сепаратор Бак топливный в сборе 252912195 →

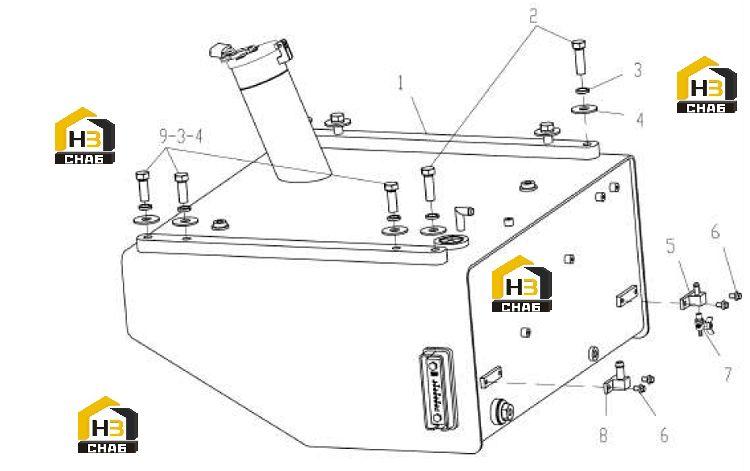

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:CJM FUEL TANK
Каталожный номер:252912195
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:SCREW
Каталожный номер:805000682
Комплект:8
Примечание:GB/T5786-2000 M20×1.5×56
0 ₽
шт
№ на схеме:3
Наименование:Washer 20
Каталожный номер:805300023
Комплект:8
Примечание:GB/T93-1987 20
0 ₽
шт
№ на схеме:4
Наименование:WASHER
Каталожный номер:805300056
Комплект:8
Примечание:GB/T96.1-2002 20
0 ₽
шт
№ на схеме:5
Наименование:CONNECTOR
Каталожный номер:252107984
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:SCREW
Каталожный номер:805048005
Комплект:2
Примечание:GB/T16674.1-2004 M10×16
0 ₽
шт
№ на схеме:7
Наименование:VALVE
Каталожный номер:800788034
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:CONNECTOR
Каталожный номер:252101604
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:SCREW
Каталожный номер:805048812
Комплект:8
Примечание:GB/T5786-2000 M20×1.5×55
