Корпус маховика двигателя fh9490-04

Корпус маховика двигателя fh9490-04

← Маховик двигателя fw9878 Болт корпуса маховика fh9629 →

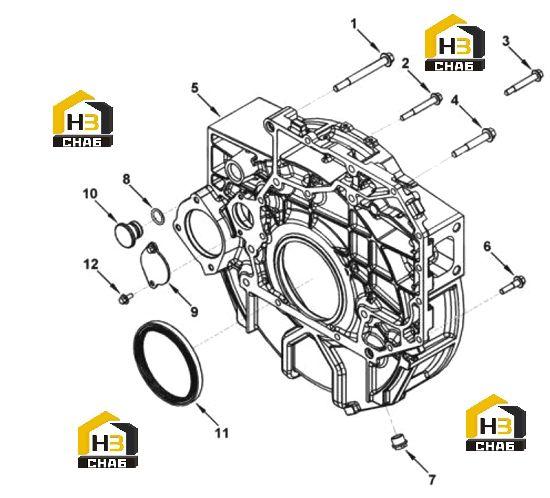

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:SCREW
Каталожный номер:3089188
Комплект:2
Примечание:M12 X 1.75 X 110.
0 ₽
шт
№ на схеме:2
Наименование:SCREW
Каталожный номер:3900679
Комплект:2
Примечание:M10 X 1.50 X 80.
0 ₽
шт
№ на схеме:3
Наименование:SCREW
Каталожный номер:3914177
Комплект:6
Примечание:M12 X 1.75 X 80.
0 ₽
шт
№ на схеме:4
Наименование:SCREW
Каталожный номер:3901757
Комплект:2
Примечание:M10 X 1.50 X 75.
0 ₽
шт
№ на схеме:5
Наименование:FLYWHEEL HOUSING
Каталожный номер:3973061
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:FLYWHEEL HOUSING
Каталожный номер:3973062
Комплект:1
Примечание:Contain 5～10
0 ₽
шт
№ на схеме:6
Наименование:SCREW
Каталожный номер:3925883
Комплект:2
Примечание:M8 X 1.25 X 16
0 ₽
шт
№ на схеме:7
Наименование:PLUG
Каталожный номер:3904181
Комплект:1
Примечание:3/4 - 16 UNF
0 ₽
шт
№ на схеме:8
Наименование:RING
Каталожный номер:3910260
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:CARD
Каталожный номер:3908095
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:RING
Каталожный номер:3910248
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:SEAL
Каталожный номер:5259499
Комплект:1
Примечание:SERVICE AS 4955566
0 ₽
шт
№ на схеме:12
Наименование:SCREW
Каталожный номер:3903464
Комплект:9
Примечание:M10 X 1.50 X 40.
