Коромысло в сборе 252912264

← Узел стрелы 252912271 Узел рулевой тяги 252912273 →

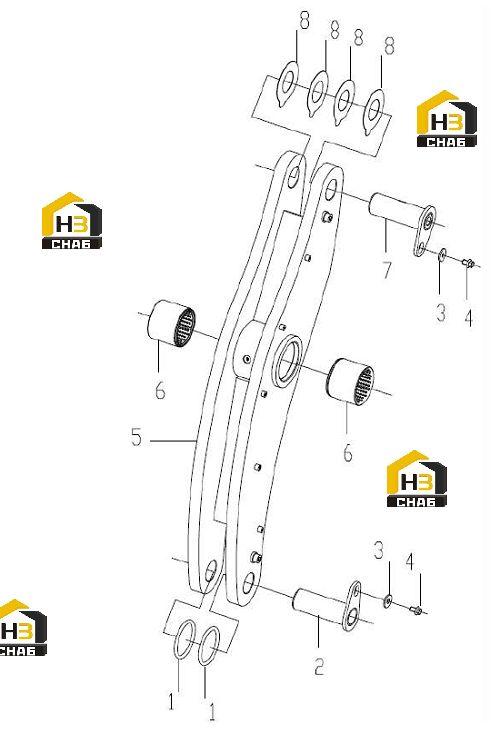

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:O-RING

Каталожный номер:252100394

Комплект:2

Примечание:

№ на схеме:2

Наименование:PIN

Каталожный номер:251806004

Комплект:1

Примечание:

№ на схеме:3

Наименование:SHIM

Каталожный номер:253102301

Комплект:2

Примечание:

№ на схеме:4

Наименование:SCREW

Каталожный номер:805048032

Комплект:2

Примечание:GB/T16674.1-2004 M16×25

№ на схеме:5

Наименование:ROCKER

Каталожный номер:252912275

Комплект:1

Примечание:

№ на схеме:6

Наименование:BUSHING

Каталожный номер:252112095

Комплект:2

Примечание:

№ на схеме:7

Наименование:PIN

Каталожный номер:252100419

Комплект:1

Примечание:

№ на схеме:8

Наименование:SHIM

Каталожный номер:269900193

Комплект:4

Примечание:
