Коробка передач в сборе 800358987 (часть 1)

Коробка передач в сборе 800358987 (часть 1)

← Трубки масляные 252117670 Гидротрансформатор 800358987 →

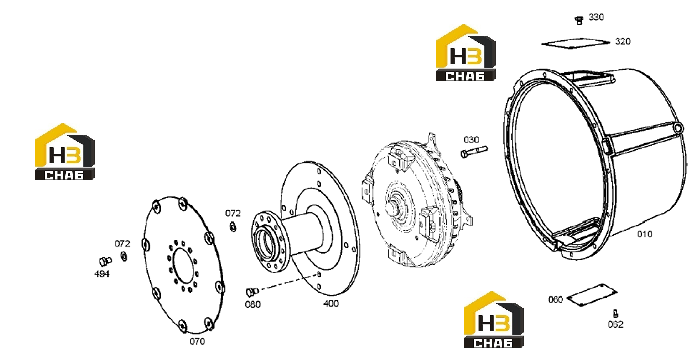

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:010
Наименование:CONVERTER HOUSING
Каталожный номер:4657.330.023
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:030
Наименование:SCREW
Каталожный номер:0636.100.713
Комплект:18
Примечание:
0 ₽
шт
№ на схеме:060
Наименование:CARD
Каталожный номер:4657.330.075
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:062
Наименование:CAP
Каталожный номер:0736.101.583
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:070
Наименование:DIAPHRAGM
Каталожный номер:4657.230.011
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:072
Наименование:WASHER
Каталожный номер:0730.105.318
Комплект:24
Примечание:
0 ₽
шт
№ на схеме:080
Наименование:SCREW
Каталожный номер:0636.102.411
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:320
Наименование:CARD
Каталожный номер:4644.330.242
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:330
Наименование:SCREW
Каталожный номер:0636.015.169
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:400
Наименование:INTERMEDIATE RING
Каталожный номер:4657.330.068
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:494
Наименование:SCREW
Каталожный номер:0636.102.411
Комплект:12
Примечание:
