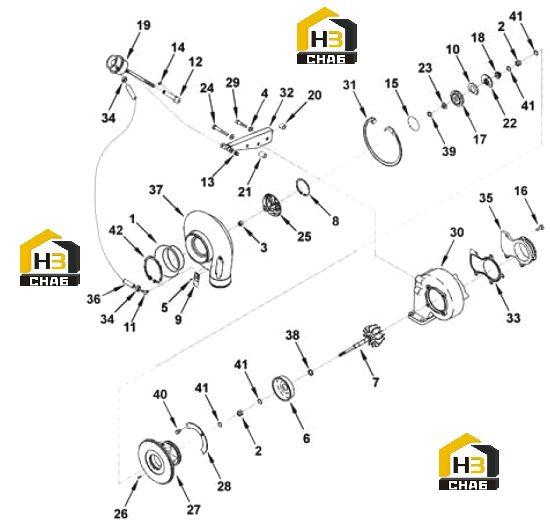

Комплектующие турбонагнетателя pp98666

← Турбонагнетатель pp98666 Коллектор выпускной tb91125 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:TURBOCHARGED

Каталожный номер:4038598

Комплект:1

Примечание:SERVICED AS 4955156

№ на схеме:-

Наименование:TURBO GROUP

Каталожный номер:4955156

Комплект:1

Примечание:RECON EQUIVALENT 4955156 RX

№ на схеме:1

Наименование:CARD

Каталожный номер:3532427

Комплект:1

Примечание:

№ на схеме:2

Наименование:BEARING

Каталожный номер:3503100

Комплект:2

Примечание:

№ на схеме:3

Наименование:NUT

Каталожный номер:3596402

Комплект:1

Примечание:

№ на схеме:4

Наименование:WASHER

Каталожный номер:3504967

Комплект:3

Примечание:

№ на схеме:5

Наименование:SCREW

Каталожный номер:3519163

Комплект:2

Примечание:

№ на схеме:6

Наименование:HEAT PROTECTION

Каталожный номер:3519302

Комплект:1

Примечание:

№ на схеме:7

Наименование:ROTOR

Каталожный номер:3519336

Комплект:1

Примечание:

№ на схеме:8

Наименование:WASHER

Каталожный номер:3527566

Комплект:1

Примечание:

№ на схеме:9

Наименование:NAMEPLATE

Каталожный номер:3527619

Комплект:1

Примечание:

№ на схеме:10

Наименование:Protection

Каталожный номер:3528104

Комплект:1

Примечание:

№ на схеме:11

Наименование:COUPLING

Каталожный номер:3528121

Комплект:1

Примечание:

№ на схеме:12

Наименование:ADJUSTMENT LINK

Каталожный номер:3528177

Комплект:1

Примечание:

№ на схеме:13

Наименование:NUT

Каталожный номер:3592050

Комплект:2

Примечание:

№ на схеме:14

Наименование:WASHER

Каталожный номер:3528221

Комплект:1

Примечание:

№ на схеме:15

Наименование:RING

Каталожный номер:3528933

Комплект:1

Примечание:

№ на схеме:16

Наименование:SCREW

Каталожный номер:3530556

Комплект:5

Примечание:M8 X 1.25 X 20.

№ на схеме:17

Наименование:CARD

Каталожный номер:3530923

Комплект:1

Примечание:

№ на схеме:18

Наименование:OIL BAFFLE

Каталожный номер:3530924

Комплект:1

Примечание:

№ на схеме:19

Наименование:Actuator

Каталожный номер:3598471

Комплект:1

Примечание:

№ на схеме:20

Наименование:Spacer

Каталожный номер:3532195

Комплект:3

Примечание:

№ на схеме:21

Наименование:Spacer

Каталожный номер:3532196

Комплект:1

Примечание:

№ на схеме:22

Наименование:BEARING

Каталожный номер:3595651

Комплект:1

Примечание:

№ на схеме:23

Наименование:BACKREST RING

Каталожный номер:3532217

Комплект:1

Примечание:

№ на схеме:24

Наименование:SCREW

Каталожный номер:3539209

Комплект:1

Примечание:

№ на схеме:25

Наименование:COMPRESSOR PROPELLER

Каталожный номер:3599649

Комплект:1

Примечание:

№ на схеме:26

Наименование:PIN

Каталожный номер:3522597

Комплект:1

Примечание:

№ на схеме:27

Наименование:BEARING HOUSING

Каталожный номер:4035900

Комплект:1

Примечание:

№ на схеме:28

Наименование:CARD

Каталожный номер:3534309

Комплект:2

Примечание:

№ на схеме:29

Наименование:SCREW

Каталожный номер:3534291

Комплект:2

Примечание:

№ на схеме:30

Наименование:TURBO HOUSING

Каталожный номер:3529882

Комплект:1

Примечание:

№ на схеме:31

Наименование:WASHER

Каталожный номер:3533163

Комплект:1

Примечание:

№ на схеме:32

Наименование:SUPPORT

Каталожный номер:4041846

Комплект:1

Примечание:

№ на схеме:33

Наименование:SHIM

Каталожный номер:3535001

Комплект:1

Примечание:

№ на схеме:34

Наименование:Clamp

Каталожный номер:3535215

Комплект:2

Примечание:

№ на схеме:35

Наименование:ADAPTER JOINT

Каталожный номер:3527759

Комплект:1

Примечание:

№ на схеме:36

Наименование:HOSE

Каталожный номер:2838539

Комплект:1

Примечание:

№ на схеме:37

Наименование:COMPRESSOR HOUSING

Каталожный номер:4036745

Комплект:1

Примечание:

№ на схеме:38

Наименование:SEAL

Каталожный номер:3756754

Комплект:1

Примечание:

№ на схеме:39

Наименование:SEAL

Каталожный номер:3758848

Комплект:1

Примечание:

№ на схеме:40

Наименование:SCREW

Каталожный номер:3759917

Комплект:4

Примечание:M8 X 1.25 X 12.

№ на схеме:41

Наименование:WASHER

Каталожный номер:3762259

Комплект:4

Примечание:

№ на схеме:42

Наименование:WASHER

Каталожный номер:3531238

Комплект:1

Примечание:
